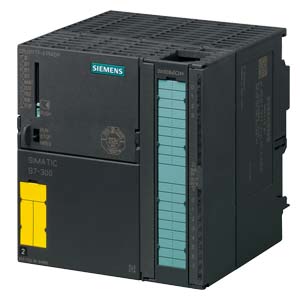

SIMATIC S7-300, CPU 317TF-3 PN/DP, ЦПУ С ФУНКЦИЯМИ ОБЫЧНОГО ПЛК, SAFETY И ТЕХНОЛОГИЧЕСКИМИ ФУНКЦИЯМИ, 1,5 МБАЙТА РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С 2. ИНТЕРФЕЙС DP(DRIVE), 3. ИНТЕРФЕЙС ETHERNET PROFINET С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ВСТРОЕННЫЕ ТЕХНОЛОГИЧЕСКИЕ ВХ. /ВЫХ., НЕОБХОДИМЫ 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ И КАРТА MMC 8 МБ МИН
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-300, CPU 317TF-3 PN/DP, CENTRAL PROCESSING UNIT FOR PLC, TECHNOLOGY AND SAFETY, 1,5 MBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE DP(DRIVE), 3. INTERFACE ETHERNET PROFINET WITH 2 PORT SWITCH, INTEGRATED I/O FOR TECHNOLOGY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD MIN. 8 MB NECESSARY | ||
| Общая информация | |||
| Версия продукта | 01 | ||
| Версия микропрограммного обеспечения | ЦП: V3.2; встроенная технология V4.1.5 | ||
| Инженерное обеспечение с помощью | |||
| пакета программного обеспечения для программирования | не ниже STEP 7 V5.5 SP2; дополнительный пакет Optionspaket S7-Technology не ниже версии V4.2 SP3, не ниже версии Distributed Safety V5.4 SP5, пакет конфигураций S7-F не ниже версии V5.5 SP10 | ||
| Напряжение питания | |||
| Номинальное значение (пост. ток) | |||
| 24 В пост. тока | Да | ||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | ||
| Напряжение нагрузки L+ | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Защита от перепутывания полярности | Да | ||
| Цифровые выходы | |||
| Напряжение нагрузки L+ | |||
| — Номинальное значение (пост. ток) | 24 V; 2L+ | ||
| — Защита от перепутывания полярности | Нет; 2L+ | ||
| Входной ток | |||
| Потребление тока (номинальное) | 1 100 mA | ||
| Потребление тока (в режиме холостого хода), тип. | 270 mA | ||
| Нормальный ток включения | 6,5 A | ||
| It | 1 A·s | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 8,5 W | ||
| Запоминающее устройство | |||
| Оперативное запоминающее устройство | |||
| встроенный | 1 536 kbyte | ||
| расширяемое | Нет | ||
| Емкость остаточной памяти для остаточных блоков данных | 256 kbyte | ||
| Память загрузки | |||
| вставная (MMC) | Да | ||
| вставная (MMC), макс. | 8 Mbyte | ||
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | ||
| Хранение в буфере | |||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | ||
| без АКБ | Да; Программа и данные | ||
| Время обработки ЦП | |||
| нормальное время операций побитовой обработки | 0,025 µs | ||
| нормальное время операций со словами | 0,03 µs | ||
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,04 µs | ||
| номальное время выполнения операций с плавающей точкой | 0,16 µs | ||
| Блоки ЦП | |||
| Число блоков (общее) | 2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | ||
| Блоки данных (DB) | |||
| Макс. число | 2 048; Диапазон числовых значений: от 1 до 16000 | ||
| Макс. размер | 64 kbyte | ||
| Функциональные блоки (FB) | |||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | ||
| Макс. размер | 64 kbyte | ||
| Функции (FC) | |||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | ||
| Макс. размер | 64 kbyte | ||
| Организационные блоки (OB) | |||
| Описание | см. систему команд | ||
| Макс. размер | 64 kbyte | ||
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | ||
| Число организационных блоков прерывания по времени | 1; OB 10 | ||
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | ||
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | ||
| Число организационных блоков аппаратного прерывания | 1; OB 40 | ||
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | ||
| Число организационных блоков прерываний циков тактовой синхронизации | 1; OB 61 – тактовая синхронизация выполняется на DP или на PROFINET IO (не одновременно) | ||
| Число организационных блоков прерываний технологических циклов тактовой синхронизации | 1; OB 65 | ||
| Число пусковых организационных блоков | 1; OB 100 | ||
| Число организационных блоков обработки асинхронных ошибок | 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO) | ||
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | ||
| Глубина вложенности | |||
| на класс приоритета | 16 | ||
| дополнительно на организационный блок обработки ошибок | 4 | ||
| Счетчики, таймеры и их остаток | |||
| Счетчик S7 | |||
| Число | 512 | ||
| Остаточность | |||
| — настраивается | Да | ||
| — нижний предел | 0 | ||
| — верхний предел | 511 | ||
| — предварительно задано | от Z 0 до Z 7 | ||
| Диапазон счета | |||
| — настраивается | Да | ||
| — нижний предел | 0 | ||
| — верхний предел | 999 | ||
| Счетчик IEC | |||
| есть | Да | ||
| Вид | Системный функциональный блок | ||
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | ||
| Таймеры S7 | |||
| Число | 512 | ||
| Остаточность | |||
| — настраивается | Да | ||
| — нижний предел | 0 | ||
| — верхний предел | 511 | ||
| — предварительно задано | без остаточности | ||
| Временной диапазон | |||
| — нижний предел | 10 ms | ||
| — верхний предел | 9 990 s | ||
| Таймер IEC | |||
| есть | Да | ||
| Вид | Системный функциональный блок | ||
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | ||
| Области данных и их остаток | |||
| остаточная область данных, общая | Все, макс. 256 Кбайт | ||
| Маркер | |||
| Макс. число | 4 096 byte | ||
| Есть остаток | Да; от MB 0 до MB 4095 | ||
| Предварительно заданный остаток | от MB 0 до MB 15 | ||
| Число меток синхронизации | 8; 1 байт маркера | ||
| Блоки управляющих данных | |||
| Макс. число | 2 048; Диапазон числовых значений: от 1 до 16000 | ||
| Макс. размер | 64 kbyte | ||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | ||
| Предварительно заданный остаток | Да | ||
| Локальные данные | |||
| на класс приоритета, макс. | 32 768 byte; макс. 2048 байт на блок | ||
| Адресная область | |||
| Периферийная адресная область | |||
| Вводы | 8 192 byte | ||
| Выводы | 8 192 byte | ||
| в том числе децентрализованных | |||
| — Вводы | 8 192 byte | ||
| — Выводы | 8 192 byte | ||
| Образ процесса | |||
| Вводы | 8 192 byte | ||
| Выводы | 8 192 byte | ||
| Вводы, настраивается | 8 192 byte | ||
| Выводы, настраивается | 8 192 byte | ||
| Вводы, предварительно задано | 1 024 byte | ||
| Выводы, предварительно задано | 1 024 byte | ||
| Адреса по умолчанию встроенных каналов | |||
| — Цифровые входы | 66 | ||
| — Цифровые выходы | 66 | ||
| Частичный образ процесса | |||
| Макс. число частичных образов процесса | 1; для PROFINET IO количество полезных данных ограничено 1600 байт | ||
| Цифровые каналы | |||
| Вводы | 65 536 | ||
| — в том числе централизованных | 256 | ||
| Выводы | 65 536 | ||
| — в том числе централизованных | 256 | ||
| Аналоговые каналы | |||
| Вводы | 4 096 | ||
| — в том числе централизованных | 64 | ||
| Выводы | 4 096 | ||
| — в том числе централизованных | 64 | ||
| Конфигурация аппаратного обеспечения | |||
| Количество расширительных устройств, макс. | 0 | ||
| Число ведущих устройств DP | |||
| встроенный | 2; 1 DP и 1 DP(Drive) | ||
| по CP | 2; для DP | ||
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | |||
| Функциональные модули | 8 | ||
| Коммуникационные процессоры, LAN | 8 | ||
| Монтажные стойки | |||
| Макс. число монтажных стоек | 1 | ||
| Макс. число модулей на монтажную стойку | 8 | ||
| Время | |||
| Часы | |||
| буферные и синхронизируемые | Да | ||
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | ||
| Макс. отклонение в день | 10 s; норм.: 2 с | ||
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | ||
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | ||
| Счетчик рабочего времени | |||
| Число | 4 | ||
| Числовые значения/диапазон числовых значений | от 0 до 3 | ||
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | ||
| Степень детализации | 1 час | ||
| остаточн. | Да; при каждом запуске нужно запускать заново | ||
| Синхронизация времени | |||
| поддерживается | Да | ||
| на MPI, ведущее устройство | Да | ||
| на MPI, починенное устройство | Да | ||
| на DP, ведущее устройство | Да | ||
| на DP, подчиненное устройство | Да; только исполнительное устройство времени | ||
| в AS, ведущее устройство | Да | ||
| в AS, подчиненное устройство | Да | ||
| на Ethernet по NTP | Да; в качестве клиента | ||
| Цифровые входы | |||
| Число входов | 4 | ||
| из них входы, используемые для технологических функций | 4 | ||
| Входная характеристика по IEC 61131, тип 1 | Да | ||
| Число одновременно включаемых входов | |||
| горизонтальное монтажное положение | |||
| — до 40 °C, макс. | 4 | ||
| — до 60 , макс. | 4 | ||
| вертикальное монтажное положение | |||
| — до 40 °C, макс. | 4 | ||
| Входное напряжение | |||
| Номинальное значение (пост. ток) | 24 V | ||
| для сигнала "0" | от -3 до +5 В | ||
| для сигнала "1" | от +15 до +30 В | ||
| Входной ток | |||
| для сигнала "1", тип. | 7 mA | ||
| Задержка на входе (при номинальном значении входного напряжения) | |||
| для счетчиков/технологических функций | |||
| — с "0" на "1", макс. | 10 µs; нормальная | ||
| — с "1" на "0", макс. | 10 µs; нормальная | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m | ||
| Цифровые выводы | |||
| Вид выходов | 8 | ||
| из них быстродействующих выходов | 8 | ||
| Функции | для технологических функций, например, быстрых сигналов кулачкового контроллера. | ||
| Защита от короткого замыкания | Да | ||
| Нормальный порог срабатывания | 1 A | ||
| Ограничение индуктивного напряжения отключения | 48 V | ||
| Включение цифрового входа | Нет | ||
| Коммутационная способность выходов | |||
| при ламповой нагрузке, макс. | 5 W | ||
| Диапазон сопротивления нагрузке | |||
| нижний предел | 48 | ||
| верхний предел | 4 k | ||
| Выходное напряжение | |||
| для сигнала "0", макс. | 3 V; (2L+) | ||
| для сигнала "1", мин. | Номинальное напряжение - 2,5 В | ||
| Выходной ток | |||
| для сигнала "1", номинальное значение | 0,5 A | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | 5 mA | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | 0,6 A | ||
| для сигнал "0", ток покоя, макс. | 0,3 mA | ||
| Параллельное подключение двух выходов | |||
| для повышения мощности | Нет | ||
| для резервного включения нагрузки | Нет | ||
| Частота коммутации | |||
| при омической нагрузке, макс. | 100 Hz | ||
| при индуктивной нагрузке, макс. | 0,2 Hz; согласно IEC 60947-5-1, DC-13 | ||
| при ламповой нагрузке, макс. | 100 Hz | ||
| Суммарный ток выходов (на узел) | |||
| горизонтальное монтажное положение | |||
| — до 40 °C, макс. | 4 A | ||
| — до 60 , макс. | 3 A | ||
| все остальные монтажные положения | |||
| — до 40 °C, макс. | 4 A | ||
| Встроенные быстродействующие кулачки | |||
| Точность коммутации (+/-) | 70 мкс | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m | ||
| Аналоговые вводы | |||
| Число аналоговых входов | 0 | ||
| Аналоговые выводы | |||
| Число аналоговых выходов | 0 | ||
| Датчики | |||
| Подключаемые датчики | |||
| 2-проводной датчик | Нет | ||
| Интерфейсы | |||
| Число интерфейсов Industrial Ethernet | 1 | ||
| Число интерфейсов RS 485 | 2 | ||
| Число интерфейсов RS 422 | 0 | ||
| 1. интерфейс | |||
| Тип интерфейса | встроенный интерфейс RS 485 | ||
| Физические параметры | RS 485 | ||
| гальванически развязанный | Да | ||
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | ||
| Функции | |||
| MPI | Да | ||
| Ведущее устройство PROFIBUS DP | Да | ||
| Подчиненное устройство PROFIBUS DP | Да | ||
| Двухточечное соединение | Нет | ||
| MPI | |||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — Глобальная система передачи данных | Да | ||
| — Базовая S7-связь | Да | ||
| — S7-связь | Да | ||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | ||
| — S7-связь, в качестве сервера | Да | ||
| Ведущее устройство DP | |||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| Макс. число подчиненных устройств DP | 124 | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — Глобальная система передачи данных | Нет | ||
| — Базовая S7-связь | Да; только интерфейсные модули | ||
| — S7-связь | Да | ||
| — S7-связь, в качестве клиента | Нет | ||
| — S7-связь, в качестве сервера | Да | ||
| — Поддержка равноудаленности | Да | ||
| — Тактовая синхронизация | Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO | ||
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | ||
| — Активация/деактивация подчиненного устройства DP | Да | ||
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | ||
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | ||
| — DPV1 | Да | ||
| Адресная область | |||
| — Макс. число входов | 8 kbyte | ||
| — Макс. число выходов | 8 kbyte | ||
| Полезные данные на подчиненное устройство DP | |||
| — Макс. число входов | 244 byte | ||
| — Макс. число выходов | 244 byte | ||
| Подчиненное устройство DP | |||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | ||
| Макс. адресная область | 32 | ||
| Макс. количество полезных данных на адресную область | 32 byte | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да; только при активном интерфейсе | ||
| — Глобальная система передачи данных | Нет | ||
| — Базовая S7-связь | Нет | ||
| — S7-связь | Да | ||
| — S7-связь, в качестве клиента | Нет | ||
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | ||
| — Прямой обмен данными (поперечная связь) | Да | ||
| — DPV1 | Нет | ||
| Передающий накопитель | |||
| — Вводы | 244 byte | ||
| — Выводы | 244 byte | ||
| 2. интерфейс | |||
| Тип интерфейса | встроенный интерфейс RS 485 | ||
| Физические параметры | RS 485 | ||
| гальванически развязанный | Да | ||
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | ||
| Функции | |||
| MPI | Нет | ||
| Ведущее устройство PROFIBUS DP | Да; Ведущее устройство DP(DRIVE) | ||
| Подчиненное устройство PROFIBUS DP | Нет | ||
| Двухточечное соединение | Нет | ||
| Ведущее устройство DP | |||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| Макс. число подчиненных устройств DP | 64 | ||
| Службы | |||
| — Связь PG/OP | Нет | ||
| — Маршрутизация | Нет | ||
| — Глобальная система передачи данных | Нет | ||
| — Базовая S7-связь | Нет | ||
| — S7-связь | Нет | ||
| — Равноудаленность | Да | ||
| — Тактовая синхронизация | Да | ||
| — Синхронизация/замораживание (SYNC/FREEZE) | Нет | ||
| — Активация/деактивация подчиненного устройства DP | Да | ||
| — DPV1 | Нет | ||
| Адресная область | |||
| — Макс. число входов | 1 024 byte | ||
| — Макс. число выходов | 1 024 byte | ||
| Полезные данные на подчиненное устройство DP | |||
| — Макс. число входов | 244 byte | ||
| — Макс. число выходов | 244 byte | ||
| Подчиненное устройство DP | |||
| GSD-файл | http://support.automation.siemens.com в разделе "Produkt Support" (Поддержка продуктов) | ||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| 3. интерфейс | |||
| Тип интерфейса | PROFINET | ||
| Физические параметры | Ethernet RJ45 | ||
| гальванически развязанный | Да | ||
| автоматическое определение скорости передачи данных | Да; 10/100 Мбит/с | ||
| Автоматическое определение | Да | ||
| Автоматическая коммутация | Да | ||
| Изменение IP-адреса на время прохождения, поддерживается | Да | ||
| Физические параметры интерфейсов | |||
| Число портов | 2 | ||
| встроенный коммутатор | Да | ||
| Резервирование среды передачи | |||
| поддерживается | Да | ||
| Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | ||
| Макс. число абонентов в кольце | 50 | ||
| Функции | |||
| MPI | Нет | ||
| Контроллер PROFINET IO | Да; также с функциями устройства ввода-вывода | ||
| Устройство ввода-вывода PROFINET | Да; также одновременно с функциями контроллера ввода-вывода | ||
| Ведущее устройство PROFIBUS DP | Нет | ||
| Подчиненное устройство PROFIBUS DP | Нет | ||
| Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | ||
| Интернет-сервер | Да | ||
| — Число HTTP-клиентов | 5 | ||
| Контроллер PROFINET IO | |||
| Макс. скорости передачи данных | 100 Mbit/s | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32 | ||
| — Тактовая синхронизация | Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO | ||
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | ||
| — Shared Device | Да | ||
| — Пуск согласно приоритету | Да | ||
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | ||
| — Макс. число подключаемых устройств ввода-вывода | 128 | ||
| — из них IO-устройств с IRT, макс. | 64 | ||
| — из них на линию, макс. | 64 | ||
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | ||
| — из них на линию, макс. | 128 | ||
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | ||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | ||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | ||
| — Макс. число устройств ввода-вывода на инструмент | 8 | ||
| — Смена устройства без съемного носителя данных | Да | ||
| — Тактовые импульсы передачи | 250 µs, 500 µs, 1 ms, 2 ms, 4 ms | ||
| — Время актуализации | от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные") | ||
| Адресная область | |||
| — Макс. число входов | 8 kbyte | ||
| — Макс. число выходов | 8 kbyte | ||
| — Макс. согласованность полезных данных | 1 024 byte | ||
| Устройство ввода-вывода PROFINET | |||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32 | ||
| — Тактовая синхронизация | Нет | ||
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | ||
| — IRT | Да | ||
| — PROFIenergy | Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства | ||
| — Shared Device | Да | ||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | ||
| Передающий накопитель | |||
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | ||
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | ||
| Подмодули | |||
| — Макс. число | 64 | ||
| — Макс. количество полезных данных на подмодуль | 1 024 byte | ||
| Открытая связь IE | |||
| Макс. число соединений | 16 | ||
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | ||
| Функция Keep- Alive, поддерживается | Да | ||
| Тактовая синхронизация | |||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; по интерфейсу PROFIBUS DP или PROFINET | ||
| Функции связи | |||
| Связь PG/OP | Да | ||
| Маршрутизация наборов данных | Да | ||
| Глобальная система передачи данных | |||
| поддерживается | Да | ||
| Макс. число GD-контуров | 8 | ||
| Макс. число GD-пакетов | 8 | ||
| Макс. число GD-пакетов, отправитель | 8 | ||
| Макс. число GD-пакетов, получатель | 8 | ||
| Макс. размер GD-пакетов | 22 byte | ||
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | ||
| Базовая S7-связь | |||
| поддерживается | Да | ||
| Макс. количество полезных данных на запрос | 76 byte | ||
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | ||
| S7-связь | |||
| поддерживается | Да | ||
| в качестве сервера | Да | ||
| в качестве клиента | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков | ||
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | ||
| S5-совместимая связь | |||
| поддерживается | Да; посредством CP и загружаемых FC | ||
| Открытая связь IE | |||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | ||
| — Макс. число соединений | 16 | ||
| — Макс. размер данных для типа соединения 01H | 1 460 byte | ||
| — Макс. размер данных для типа соединения 11H | 32 768 byte | ||
| — Несколько пассивных соединений на порт, поддерживается | Да | ||
| ISO-on-TCP (RFC1006) | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | ||
| — Макс. число соединений | 16 | ||
| — Макс. размер данных | 32 768 byte | ||
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | ||
| — Макс. число соединений | 16 | ||
| — Макс. размер данных | 1 472 byte | ||
| Интернет-сервер | |||
| поддерживается | Да | ||
| Число HTTP-клиентов | 5 | ||
| опредленные пользователем сайты | Да | ||
| Число соединений | |||
| общее | 32 | ||
| применяется для PG-связи | 31 | ||
| — резервируется для PG-связи | 1 | ||
| — настраивается для PG-связи, мин. | 1 | ||
| — настраивается для PG-связи, макс. | 31 | ||
| применяется для OP-связи | 31 | ||
| — резервируется для OP-связи | 1 | ||
| — настраивается для OP-связи, мин. | 1 | ||
| — настраивается для OP-связи, макс. | 31 | ||
| применяется для базовой S7-связи | 30 | ||
| — резервируется для базовой S7-связи | 0 | ||
| — настраивается для S7-связи, мин. | 0 | ||
| — настраивается для S7-связи, макс. | 30 | ||
| применяется для S7-связи | 16 | ||
| — резервируется для S7-связи | 0 | ||
| — настраивается для S7-связи, мин. | 0 | ||
| — настраивается для S7-связи, макс. | 16 | ||
| макс. число экземпляров | 32 | ||
| применяется для маршрутизации | X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24 | ||
| Функции оповещения S7 | |||
| Макс. число запрашиваемых станций для функций оповещения | 32; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | ||
| Сообщения диагностики процессов | Да | ||
| макс. число одновременно активных блоков Alarm-S | 300 | ||
| Функции испытания и ввода в эксплуатацию | |||
| Блок состояния | Да; до 2 одновременно | ||
| Одиночный шаг | Да | ||
| Число контрольных точек | 4; без продолжения | ||
| Состояние/управление | |||
| Переменные состояние/управления | Да | ||
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | ||
| Макс. число переменных | 30 | ||
| — из них переменных состояния, макс. | 30 | ||
| — из них переменных управления, макс. | 14 | ||
| Принудительное исполнение | |||
| Принудительное исполнение | Да | ||
| Принудительное исполнение, переменные | Входы, выходы | ||
| Макс. число переменных | 10 | ||
| Диагностический буфер | |||
| есть | Да | ||
| Макс. число элементов | 500 | ||
| — настраивается | Нет | ||
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | ||
| Макс. число элементов, считываемых в режиме RUN | 499 | ||
| — настраивается | Да; с 10 до 499 | ||
| — предварительно задано | 10 | ||
| Сервисные данные | |||
| считываемые | Да | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Аварийные сигналы | Нет | ||
| Диагностические функции | Нет | ||
| Диагностический светодиодный индикатор | |||
| Индикатор состояния цифрового выхода (зеленый) | Да | ||
| Индикатор состояния цифрового входа (зеленый) | Да | ||
| Гальваническая развязка | |||
| Гальваническая развязка цифровых вводов | |||
| между каналами и шиной на задней стенке | Да | ||
| Гальваническая развязка цифровых выводов | |||
| между каналами и шиной на задней стенке | Да | ||
| Допустимая разность потенциалов | |||
| между различными цепями | 75 В пост. тока/60 В перем. тока | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 500 В пост. тока | ||
| Окружающие условия | |||
| Температура окружающей среды при эксплуатации | |||
| мин. | 0 °C | ||
| макс. | 60 °C | ||
| Проектирование | |||
| Программное обеспечение для проектирования | |||
| STEP 7 | Да; не ниже STEP 7 V5.5 SP2 и дополнительный пакет S7-Technology V4.2 SP3, S7 F пакет конфигурации V5.5 SP10, дополнительный пакет S7 Distributed Safety V5.4 SP5 | ||
| Программирование | |||
| Операционный резерв | см. систему команд | ||
| Круглые скобки | 8 | ||
| Системные функции (SFC) | см. систему команд | ||
| Системные функциональные блоки (SFB) | см. систему команд | ||
| Язык программирования | |||
| — KOP | Да | ||
| — FUP | Да | ||
| — AWL | Да | ||
| — SCL | Да | ||
| — CFC | Да | ||
| — GRAPH | Да | ||
| — HiGraph® | Да | ||
| Защита ноу-хау | |||
| Защита программ пользователя/защита паролем | Да | ||
| Кодирование блоков | Да; с S7-Block Privacy | ||
| Размеры | |||
| Ширина | 120 mm | ||
| Высота | 125 mm | ||
| Глубина | 130 mm | ||
| Массы | |||
| Масса, прибл. | 640 g | ||
| последнее изменение: | 20.06.2016 | ||
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
