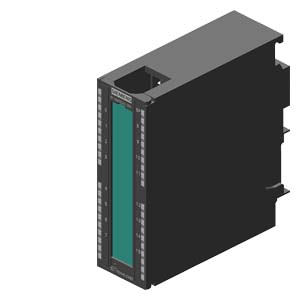

SIMATIC S7/PCS 7, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM 321,16 DI, DC 24/125V, НЕОБХОДИМ 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ, ДИАГНОСТИКА ОБРЫВА, АППАРАТНЫЕ ПРЕРЫВАНИЯ, ДИАГНОСТИКА
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7/PCS 7, SM 321 DIGITAL INPUT, 16 DI, DC 24/125V, 1 X 40-PIN FRONT CONNECTOR WITH WIRE BREAK DIAGNOSIS HARDWARE INTERRUPT DIAGNOSTICS | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 24 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 125 V | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, макс. | 90 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2 W; V_in = 24 В пост. тока | |
| Метка времени | ||
| Точность | 0,1 ms; применяйте экранированный кабель и задайте задержку на входе 0,1 мс. | |
| Цифровые входы | ||
| Число входов | 16 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| горизонтальное монтажное положение | ||
| — до 60 , макс. | 16; V_in = 100 В пост. тока | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 16; V_in = 100 В пост. тока | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V; от 24 до 125 В пост. тока | |
| для сигнала "0" | от -146 до 5 В | |
| для сигнала "1" | от 15 до 146 В | |
| Входной ток | ||
| для сигнала "1", тип. | 3,5 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; 0,1/0,5/3/15/20 мс | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1 mA | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Да; параметрируемое | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Аварийный сигнал процесса | Да; параметрируемое | |
| Диагностические сообщения | ||
| Обрыв провода | Да; I < 1 мА | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| между каналами | Нет | |
| между каналами, в блоках для | 16 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Допустимая разность потенциалов | ||
| между различными цепями | 250 В перем. тока/300 В пост. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 3 500 В пост. тока | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Соединения | ||
| Требуемый передний штекер | 1 x 40-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | ||
| Масса, прибл. | 200 g | |
| последнее изменение: | 20.06.2016 | |
