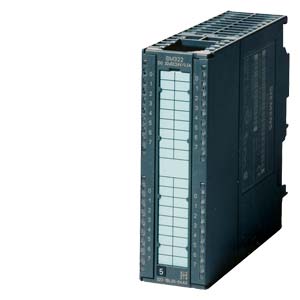

SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 32 ВЫХОДА =24В/0.5A, СУММ.КВРНЫЙ ВЫХОДНОЙ ТОК 8А. 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Предлагаем 100% аналог (прямая замена) данного модуля Siemens со склада в Москве по цене в 2-3 раза ниже.
Модуль UniMAT UN 322-1BL00-0AA0
| | SIMATIC S7-300, DIGITAL OUTPUT SM 322, OPTICALLY ISOLATED, 32DO, 24V DC, 0.5A, 1 X 40 PIN, SUM OF OUTPUT CURRENTS 4A/GROUP (16A/MODULE) | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 160 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 110 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 6,6 W | |
| Цифровые выводы | ||
| Вид выходов | 32 | |
| Ограничение индуктивного напряжения отключения | L+ (-53 В) | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 | |
| верхний предел | 4 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов (на узел) | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 4 A | |
| — до 60 , макс. | 3 A | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностические сообщения | ||
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Отсутствие напряжения нагрузки | Нет | |
| Диагностический светодиодный индикатор | ||
| Номинальное напряжение нагрузки PWR (зеленый) | Нет | |
| Предохранитель OK FSG (зеленый) | Нет | |
| Суммарная ошибки SF (красный) | Нет | |
| Индикатор состояния цифрового выхода (зеленый) | Да; на канал | |
| Индикатор ошибки канала F (красный) | Нет | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых выводов | ||
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Соединения | ||
| Требуемый передний штекер | 40-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | ||
| Масса, прибл. | 260 g | |
| последнее изменение: | 28.06.2016 | |
