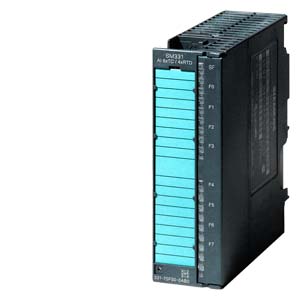

SIMATIC S7-300, SM 331, EX-МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ ДЛЯ ПОДКЛЮЧЕНИЯ ТЕРМОПАР/ 4 ВХОДА ДЛЯ PT100, ДИАГНОСТИКА, PTB ТЕСТ. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7, ANALOG INPUT SM 331, OPTICALLY ISOLATATED, 8 AI THERMOCOUPLE/4 AI PT100, F. SIGNALS F. HAZARDOUS AREAS, CAPABLE OF DIAGNOST.,PTB-TESTED 1 X 20 PIN | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, макс. | 120 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,6 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 8; 8 x термоэлементов; 4 x RTD-терморезистора | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Нет | |
| Термоэлемент | Да | |
| Резистивный термометр | Да | |
| Сопротивление | Да | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| Сопротивление на входе (тип B) | 10 M | |
| Тип E | Да | |
| Сопротивление на входе (тип E) | 10 M | |
| Тип J | Да | |
| Сопротивление на входе (тип J) | 10 M | |
| Тип K | Да | |
| Сопротивление на входе (тип K) | 10 M | |
| Тип L | Да | |
| Сопротивление на входе (тип L) | 10 M | |
| Тип N | Да | |
| Сопротивление на входе (тип N) | 10 M | |
| Тип R | Да | |
| Сопротивление на входе (тип R) | 10 M | |
| Тип S | Да | |
| Сопротивление на входе (тип S) | 10 M | |
| Тип T | Да | |
| Сопротивление на входе (тип T) | 10 M | |
| Тип U | Да | |
| Сопротивление на входе (тип U) | 10 M | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Ni 100 | Да | |
| Сопротивление на входе (Ni 100) | 10 M | |
| Pt 100 | Да | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Pt 200 | Да | |
| Сопротивление на входе (Pt 200) | 10 M | |
| Длина провода | ||
| экранированные, макс. | 200 m; TC: 50 м | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | сигма-дельта | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; от 10 до 15 бит + знак | |
| Настраиваемое время интегрирования | Да; от 2,5 до 100 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | от 10 до 400 Гц | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | Температурный датчик: от 0,001 до 0,002 %/K | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | от 0,09 до 0,04 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 60 dB | |
| Мин. синфазные помехи | 130 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Да | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Выход за верхний предел диапазона | Да | |
| Обрыв провода сигнального датчика | Да | |
| Короткое замыкание провода сигнального датчика | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | ||
| Узел для взрывозащиты | Да | |
| Максимальные значения входных цепей (по каналам) | ||
| Co (допустимая внешняя мощность), макс. | 43 µF | |
| Io (ток короткого замыкания), макс. | 28,8 mA | |
| Lo (допустимая внешняя индуктивность), макс. | 40 mH | |
| Po (мощность нагрузки выходного элемента), макс. | 41,4 mW | |
| Uo (выходное напряжение при работе без нагрузки), макс. | 5,9 V | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| Гальваническая развязка аналоговых вводов | Да | |
| Допустимая разность потенциалов | ||
| между входами (UCM) | 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| между входами и массой аналогового модуля (UCM) | 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| Стандарты, допуски, сертификаты | ||
| Применение во взрывоопасной зоне | ||
| Тип взрывозащиты согласно EN 50020 (CENELEC) | [EEx ib] IIC | |
| Тип взрывозащиты согласно FM | Класс I, раздел 2, группа A, B, C, D T4 | |
| Номер испытания PTB | Ex-96.D.2108X | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| макс. | 60 °C | |
| Соединения | ||
| Требуемый передний штекер | 20-полюсный | |
| Массы | ||
| Масса, прибл. | 210 g | |
| последнее изменение: | 20.06.2016 | |
