Siemens 6ES7331-7TB00-0AB0 Программируемый контроллер

SIMATIC DP, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ SM 331 С ПОДДЕРЖКОЙ HART, 2 AI, 0/4 - 20MA HART, ДЛЯ ET200M С IM153-2, 20-ПОЛЮСНЫЙ
Отправьте запрос, чтобы узнать стоимость и срок поставки
Поддерживаем на складе преобразователи частоты мощностью от 0,4 до 560 кВт

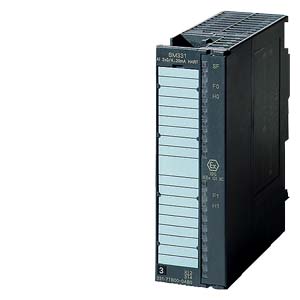

SIMATIC DP, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ SM 331 С ПОДДЕРЖКОЙ HART, 2 AI, 0/4 - 20MA HART, ДЛЯ ET200M С IM153-2, 20-ПОЛЮСНЫЙ
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| SIMATIC DP, HART ANALOG INPUT SM 331, 2 AI, 0/4 - 20MA HART, UP TO HART REV. 5.0, FOR ET200M WITH IM153-2, 1 X 20 PIN | |
Напряжение питания | ||
Напряжение нагрузки L+ | ||
Номинальное значение (пост. ток) | 24 V | |
Защита от перепутывания полярности | Да | |
Входной ток | ||
из источника напряжения нагрузки L+ (без нагрузки), макс. | 180 mA | |
из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
Выходное напряжение | ||
Электропитание измерительных преобразователей | ||
есть | Да | |
Номинальное значение (пост. ток) | 15 V; при 22 мА | |
устойчивое при коротких замыканиях | Да; прибл. 30 мА | |
Напряжение без нагрузки (пост. ток) | 29,6 V | |
Рассеиваемая мощность | ||
Нормальная рассеиваемая мощность | 4,5 W | |
Аналоговые вводы | ||
Число аналоговых входов | 2 | |
Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
Входные диапазоны | ||
Ток | Да | |
Диапазоны входных параметров (номинальные значения), ток | ||
от 0 до 20 мА | Да | |
Сопротивление на входе (от 0 до 20 мА) | 50 | |
от 4 мА до 20 мA | Да | |
Входное сопротивление (от 4 мА до 20 мA) | 50 | |
Длина провода | ||
экранированные, макс. | 400 m | |
Формирование аналоговой величины для входов | ||
Принцип измерения | сигма-дельта | |
Время интегрирования и преобразования/разрешение на канал | ||
Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; от 10 до 15 бит + знак | |
Настраиваемое время интегрирования | Да | |
Время интегрирования (мс) | 2,5 / 16,67 / 20 / 100 ms | |
Основное время преобразования, включая время интегрирования (мс) | 2,5/16,67/20/100 (доступен 1 канал); 7,5/50/60/300 (доступно 2 канала) | |
Подавление напряжения помех для частоты помех f1 в Гц | 10 / 50 / 60 / 400 Hz | |
Датчики | ||
Соединение сигнального датчика | ||
для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
Погрешности/точность | ||
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,01 %/K | |
перекрестные модуляции между входами, мин. | 130 dB | |
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
Эксплуатационный предел погрешности во всем диапазоне температуры | ||
Ток относительно диапазона входных параметров, (+/-) | 0,45 %; от 0/4 до 20 мА | |
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
Ток относительно диапазона входных параметров, (+/-) | 0,1 %; от 0/4 до 20 мА | |
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 60 dB | |
Мин. синфазные помехи | 130 dB | |
Аварийные сигналы/диагностика/информация о состоянии | ||
Диагностические функции | Да; параметрируемый, красный светодиод, сообщение о неисправности | |
Аварийные сигналы | ||
Диагностический сигнал | Да; параметрируемое | |
Сигнал предельного значения | Да; параметрируемый, каналы 0 и 1 | |
Диагностические сообщения | ||
Считываемая диагностическая информация | Да | |
Выход за верхний предел диапазона | Да; красный светодиод, оповещение | |
Обрыв провода сигнального датчика | Да; красный светодиод, оповещение | |
Короткое замыкание провода сигнального датчика | Да; красный светодиод, оповещение | |
Связь HART активна | Да; зеленые светодиоды (H) | |
Диагностический светодиодный индикатор | ||
Суммарная ошибки SF (красный) | Да | |
Индикатор ошибки канала F (красный) | Да | |
Характеристики взрывозащиты | ||
Узел для взрывозащиты | Да | |
Максимальные значения входных цепей (по каналам) | ||
Co (допустимая внешняя мощность), макс. | 62 nF | |
Io (ток короткого замыкания), макс. | 96,1 mA | |
Lo (допустимая внешняя индуктивность), макс. | 3 mH | |
Po (мощность нагрузки выходного элемента), макс. | 511 mW | |
Uo (выходное напряжение при работе без нагрузки), макс. | 26 V | |
Um (аварийный потенциал), макс. | 250 V; пост. ток | |
Ta (допустимая температура окружающей среды), макс. | 0,6 °C | |
Гальваническая развязка | ||
Гальваническая развязка аналоговых вводов | ||
между каналами | Да | |
между каналами и шиной на задней стенке | Да | |
Допустимая разность потенциалов | ||
между входами (UCM) | 60 В пост. тока/30 В перем. тока | |
Изоляция | ||
испытанная посредством | ||
каналов относительно шины на задней стенке и сопротивления нагрузки L+ | 1500 В перем. тока | |
каналов относительно друг друга | 1500 В перем. тока | |
сопротивления нагрузки L+ относительно шины на задней стенке | 500 В пост. тока | |
Стандарты, допуски, сертификаты | ||
Допуск FM | готовится | |
Применение во взрывоопасной зоне | ||
Тип взрывозащиты согласно EN 50020 (CENELEC) | [EEx ib] IIC | |
Тип взрывозащиты согласно FM | Класс I, раздел 2, группа A, B, C, D T4; класс I, зона 2, группа IIC T4 | |
Тип взрывозащиты согласно KEMA | II3 (2) G Eex nA [ib] IIC T4 | |
Номер испытания KEMA | KEMA 97 ATEX 3039X | |
Окружающие условия | ||
Температура окружающей среды при эксплуатации | ||
макс. | 60 °C | |
Размеры | ||
Ширина | 40 mm | |
Высота | 125 mm | |
Глубина | 120 mm | |
Массы | ||
Масса, прибл. | 260 g | |
последнее изменение: | 19.12.2016 |
