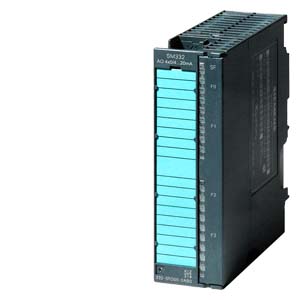

********** spare part ********* SIMATIC S7, analog output SM 332, isolated, 4 AO; 0/4 to 20 mA, 20-pole, for signals from the hazardous area, diagnostics-capable, PTB tested
|
|
Напряжение питания
|
|
Напряжение нагрузки L+
|
|
● Номинальное значение (пост. ток)
|
24 V
|
|
● Защита от перепутывания полярности
|
Да
|
|
Входной ток
|
|
из источника напряжения нагрузки L+ (без нагрузки), макс.
|
200 mA
|
|
из шины на задней стойке 5 В пост. тока, макс.
|
80 mA
|
|
Рассеиваемая мощность
|
|
Нормальная рассеиваемая мощность
|
4 W
|
|
Аналоговые выводы
|
|
Число аналоговых выходов
|
4
|
|
Выход напряжения, защита от короткого замыкания
|
Да
|
|
Макс. выходное напряжение, ток короткого замыкания
|
70 mA
|
|
Макс. выходной ток, напряжение при работе без нагрузки
|
14 V
|
|
Диапазоны выходных параметров, ток
|
|
● от 0 до 20 мА
|
Да
|
|
● от 4 мА до 20 мA
|
Да
|
|
Подключение исполнительных элементов
|
|
● для выхода тока двухпроводного соединения
|
Да
|
|
Сопротивление нагрузки (в номинальном диапазоне выхода)
|
|
● при выходных токах, макс.
|
500 Ω
|
|
Длина провода
|
|
● экранированные, макс.
|
200 m
|
|
Формирование аналоговой величины для выходов
|
|
Время интегрирования и преобразования/разрешение на канал
|
|
● Макс. разрешение с диапазоном перегрузки (бит со знаком)
|
15 bit
|
|
Погрешности/точность
|
|
Эксплуатационный предел погрешности во всем диапазоне температуры
|
|
● Ток относительно диапазона выходных параметров, (+/-)
|
0,55 %
|
|
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
|
|
● Ток относительно диапазона выходных параметров, (+/-)
|
0,2 %
|
|
Аварийные сигналы/диагностика/информация о состоянии
|
|
Диагностическая функция
|
Да
|
|
Диагностика
|
|
● Выход за верхний предел диапазона
|
Да
|
|
● Обрыв провода исполнительного элемента
|
Да
|
|
Диагностический светодиодный индикатор
|
|
● Суммарная ошибки SF (красный)
|
Да
|
|
● Индикатор ошибки канала F (красный)
|
Да
|
|
Характеристики взрывозащиты
|
|
Узел для взрывозащиты
|
Да
|
|
макс. значения для соединительных клемм газовой группы IIC
|
|
● Uo (напряжение холостого хода), макс.
|
14 V
|
|
● Io (ток короткого замыкания), макс.
|
70 mA
|
|
● Po (выходная мощность), макс.
|
440 mW
|
|
● Co (допустимая внешняя мощность), макс.
|
850 nF
|
|
● Lo (допустимая внешняя индуктивность), макс.
|
6,6 mH
|
|
Гальваническая развязка
|
|
Гальваническая развязка аналоговых выводов
|
|
● между каналами
|
Да
|
|
● между каналами и шиной на задней стенке
|
Да
|
|
● между каналами и напряжением нагрузки L+
|
Да
|
|
Стандарты, допуски, сертификаты
|
|
Применение во взрывоопасной зоне
|
|
● маркировка ATEX
|
[EEx ib] IIC
|
|
● маркировка FM
|
Класс I, раздел 2, группа A, B, C, D T4
|
|
● Номер испытания PTB
|
Ex-96.D.2026X
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● макс.
|
60 °C
|
|
Техника соединений
|
|
Требуемый передний штекер
|
20-полюсный
|
|
Размеры
|
|
Ширина
|
40 mm
|
|
Высота
|
125 mm
|
|
Глубина
|
120 mm
|
|
Массы
|
|
Масса, прибл.
|
280 g
|
|
|
|
eClass
|
14
|
27-24-22-01
|
|
eClass
|
12
|
27-24-22-01
|
|
eClass
|
9.1
|
27-24-22-01
|
|
eClass
|
9
|
27-24-22-01
|
|
eClass
|
8
|
27-24-22-01
|
|
eClass
|
7.1
|
27-24-22-01
|
|
eClass
|
6
|
27-24-22-01
|
|
ETIM
|
10
|
EC001420
|
|
ETIM
|
9
|
EC001420
|
|
ETIM
|
8
|
EC001420
|
|
ETIM
|
7
|
EC001420
|
|
IDEA
|
4
|
3562
|
|
UNSPSC
|
15
|
32-15-17-05
|
|
|
Разрешения / Сертификаты
|
