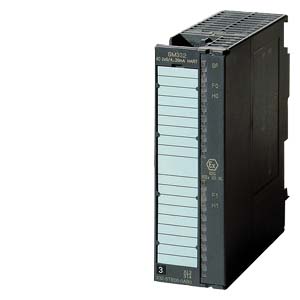

Siemens 6ES7332-5TB00-0AB0 система автоматизации

Name: Siemens 6ES7332-5TB00-0AB0 система автоматизации
Brand: Siemens
Availability: InStock

SIMATIC DP, МОДУЛЬ АНАЛОГОВЫХ ВЫХОДОВ SM 332 С ПОДДЕРЖКОЙ HART, 2 AI, 0/4 - 20MA HART, ДЛЯ ET200M С IM153-2, 20-ПОЛЮСНЫЙ

Купить 6ES73325TB000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-300

Технические характеристики 6ES73325TB000AB0

********** Replacement part ********* SIMATIC DP, HART analog output, SM 332, 2 AO, 0/4 - 20 mA HART, to HART rev. 5.0, for ET200M with IM 153-2, 1 x 20-pole

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Защита от перепутывания полярности

Да

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

150 mA

из шины на задней стойке 5 В пост. тока, макс.

100 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3,5 W

Аналоговые выводы

Число аналоговых выходов

Выход напряжения, защита от короткого замыкания

Да

Макс. выходной ток, напряжение при работе без нагрузки

19 V

Макс. время цикла (все каналы)

5 ms

Диапазоны выходных параметров, ток

● от 0 до 20 мА

Да

● от 4 мА до 20 мA

Да

Подключение исполнительных элементов

● для выхода тока двухпроводного соединения

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходных токах, макс.

650 Ω

● при выходных токах, индуктивная нагрузка, макс.

7,5 mH

Предел разрушения при напряжениях и токах, прилагаемых извне

● Напряжения на выходах относительно массы аналогового модуля

макс. 17 В/-0,5 В

● Макс. ток

60 мА/-1 A

Длина провода

● экранированные, макс.

400 m

Формирование аналоговой величины для выходов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

12 bit; Выходная величина; 8 бит (+ знак) значение обратного считывания

● Время преобразования (на канал)

40 ms

Время установления

● для омической нагрузки

2,5 ms

● для емкостной нагрузки

4 ms

● для индуктивной нагрузки

2,5 ms

Погрешности/точность

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона выходных параметров, (+/-)

0,55 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона выходных параметров, (+/-)

0,15 %

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да; параметрируемое

Возможность включения заменяющих значений

Да; параметрируемое

Аварийные сигналы

● Диагностический сигнал

Да; параметрируемое

Диагностика

● Выход за верхний предел диапазона

Да

● Обрыв провода

Да; с выходной величины > 0,5 мА

● Обрыв провода исполнительного элемента

Да

● Связь HART активна

Да; зеленые светодиоды (H)

Диагностический светодиодный индикатор

● Суммарная ошибки SF (красный)

Да; Дополнительно сводное сообщение в зависимости от канала

● Индикатор ошибки канала F (красный)

Да; на канал

Характеристики взрывозащиты

Узел для взрывозащиты

Да

макс. значения для соединительных клемм газовой группы IIC

● Uo (напряжение холостого хода), макс.

19 V

● Io (ток короткого замыкания), макс.

66 mA

● Po (выходная мощность), макс.

506 mW

● Co (допустимая внешняя мощность), макс.

230 nF

● Lo (допустимая внешняя индуктивность), макс.

7,5 mH

● Um (напряжение на неискробезопасных соединительных клеммах), макс.

60 V; DC

Гальваническая развязка

Гальваническая развязка аналоговых выводов

● между каналами

Да

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Да

Допустимая разность потенциалов

между выходами (UCM)

60 В пост. тока/30 В перем. тока

между M внутр. и выходами

60 В пост. тока/30 В перем. тока

Стандарты, допуски, сертификаты

Применение во взрывоопасной зоне

● маркировка ATEX

II3 (2) G Eex nA [ib] IIC T4

● сертификат ATEX

97 ATEX 2359 X

● маркировка FM

Класс I, раздел 2, группа A, B, C, D T4; класс I, зона 2, группа IIC T4

Окружающие условия

Температура окружающей среды при эксплуатации

● макс.

60 °C

Размеры

Ширина

40 mm

Высота

125 mm

Глубина

120 mm

Массы

Масса, прибл.

280 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596
IDEA	4	3562
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
Manufacturer Declaration	Miscellaneous	China RoHS
General Product Approval	For use in hazardous locations		Maritime application
		FM		NK / Nippon Kaiji Kyokai
Maritime application
