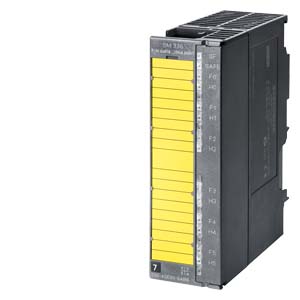

SIMATIC S7, МОДУЛЬ АНАЛОГОВГО ВВОДА SM336, 6 AI, 15-БИТ, НЕОБХОДИ 20-ПОЛЮСНЫЙ ФРОНТШТЕККЕР, FAILSAFE-АНАЛОГОВЫЕ ВВОДЫ СОГЛАСНО SIL 3, ДЛЯ СИСТЕМ SIMATIC SAFETY, ПОДДЕРЖКА HART
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7, ANALOG INPUT SM336 6 AI; 15 BIT; FAILSAFE ANALOG INPUTS FOR SIMATIC SAFETY, WITH HART SUPPORT, UP TO CATEGORY 4 (EN954-1)/ SIL3 (IEC61508)/PLE (ISO13849), 1 X 20 PIN, | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из напряжения питания L+, тип. | 150 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 90 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4,5 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 6 | |
| при измерении напряжения | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | ||
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Нет | |
| Ток | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | ||
| Сопротивление на входе (от 0 до 10 В) | ||
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 150 ; норм. 150 Ом макс. 175 Ом | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 150 ; норм. 150 Ом макс. 175 Ом | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| Формирование аналоговой величины для входов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; 15 бит + знак | |
| Время интегрирования (мс) | 20 мс @ 50 Гц, 16,7 мс @ 60 Гц | |
| Подавление напряжения помех для частоты помех f1 в Гц | f=n x (f1+-0,5%) | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,2 %; 40 µA | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Аварийные сигналы/диагностика/информация о состянии | ||
| Диагностические функции | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Отказоустойчивый режим | Да | |
| Суммарная ошибки SF (красный) | Да | |
| Питание датчика Vs (зеленый) | Нет | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 370 В в течение 1 мин | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | ||
| Допуск UL | ||
| Допуск FM | ||
| RCM (ранее C-TICK) | ||
| Допуск КС | ||
| EAC (ранее ГОСТ-Р) | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Класс требований согласно DIN V 19250 | ||
| согласно EN 954 | 4 | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | ||
| макс. | ||
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | ||
| макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| при холодном запуске, мин. | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| Соединения | ||
| Требуемый передний штекер | 20-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | ||
| Масса, прибл. | 350 g | |
| последнее изменение: | 13.07.2016 | |
