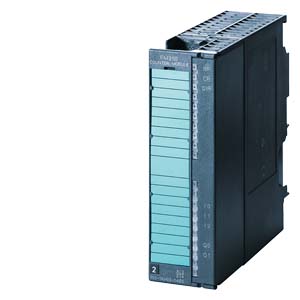

SIMATIC S7-300, FM 350-1: 1-КАНАЛЬНЫЙ МОДУЛЬ СКОРОСТНОГО СЧЕТА, ДО 500 КГЦ, ИНТЕРФЕЙС ДЛЯ ПОДКЛЮЧЕНИЯ 5В- ИЛИ 24В-ИНКРЕМЕНТАЛЬНЫХ ДАТЧИКОВ ПОЗИЦИОНИРОВАНИЯ, ПОДДЕРЖКА ИЗОХРОННОГО РЕЖИМА, КОМПАКТ ДИСК С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ПРОЕКТИРОВАНИЯ
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
***spare part*** SIMATIC S7-300, counter module FM 350-1 for S7-300, counter functions up to 500 kHz 1 channel for connection of 5 V and 24 V incremental encoders isochronous mode; measuring range types incl. configuration package on CD | |||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Вспомогательное напряжение 1L+, напряжение нагрузки 2L+ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 20,4 V; динамическое 18,5 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V; динамическое 30,2 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| из источника напряжения нагрузки 1L+ (без нагрузки), макс. | 40 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, макс. | 160 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 5 В | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 5 В | Да; 5,2 В ±2 % | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 300 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 24 В | Да; 1L+ (-3 В) | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 400 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 4,5 W | |||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Функции | 1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | -28,8 ... +5 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +11 до +28,8 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 9 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид выходов | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да; с электронным срабатыванием | |||||||||||||||||||||||||||||||||||||||||||||||||
| Ограничение индуктивного напряжения отключения | 2L+ (-39 V) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", макс. | 3 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", мин. | 2L+ (-1,5 V) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. | 5 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. | 0,6 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", макс. | 300 µs | |||||||||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Инкрементальный датчик (симметричный) | Да; с 2 смещенными на 90° последовательностями импульсов | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Инкрементальный датчик (асимметричный) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Инициатор 24 В | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Датчик направления 24 В | Да; 1 последовательность импульсов, 1 сигнал направления | |||||||||||||||||||||||||||||||||||||||||||||||||
| Счетчики | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Число входов счетчика | 1; 32 бит или ±31 бит | |||||||||||||||||||||||||||||||||||||||||||||||||
| Вход счетчика 5 В | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Тип | RS 422 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Нагрузочное сопротивление | 220 Ω | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Разность входных напряжений | 1,3 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 500 kHz | |||||||||||||||||||||||||||||||||||||||||||||||||
| Вход счетчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Входное напряжение для сигнала "0" | -28,8 ... +5 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Входное напряжение для сигнала "1" | от +11 до +28,8 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Нормальный входной ток для сигнала "1" | 9 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 200 kHz | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Минимальная ширина импульса | 2,5 µs | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да; Оптронная пара | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых выводов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да; Оптронная пара | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка счетчиков | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да; Оптронная пара | |||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 500 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| Техника соединений | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Требуемый передний штекер | 1 x 20-полюсный | |||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 40 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 125 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 120 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 250 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 07.04.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
