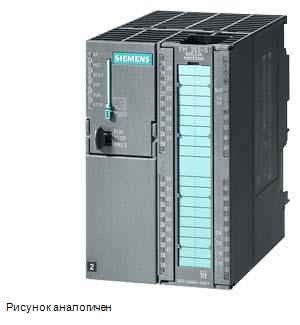

    Siemens 6ES7352-5AH11-0AE0 Программируемый контроллер

    6ES7352-5AH11-0AE0

    SIMATIC S7-300, ВЫСОКОСКОРОСТНОЙ ПРОЦЕССОР ДЛЯ ОПЕРАЦИЙ БУЛЕВОЙ ЛОГИКИ FM352-5 C ВЫХОДОМ SOURCE, 12 DI, 8 DO, 1 ИНТЕРФЕЙС ЭНКОДЕРА ДЛЯ ИНКРЕМЕНТАЛЬНЫХ/SSI ЭНКОДЕРОВ С ИНТЕРФЕЙСОМ RS 422

    Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.

    Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300

    Области применения 6ES7352-5AH11-0AE0

    Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

    Информация по блокам питания Sitop для продукции Simatic, LOGO

    Подробнее о семействе S7-300

    Технические характеристики 6ES73525AH110AE0

    SIMATIC S7-300, FM352-5 WITH SRC OUT, HIGH SPEED BOOLEAN PROCESSOR, FOR HIGH-SPEED LOGIC OPERATION 12 DI, 8 DO, 1 ENCODER INTERF. FOR RS422 INCR./SSI ENCODER
    Напряжение питания
    Номинальное значение (пост. ток)
    24 В пост. тока Да
    Напряжение нагрузки L+
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 20,4 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Входной ток
    из источника напряжения нагрузки 1L+, макс. 150 mA; норм. 60 мА
    из источника напряжения нагрузки 2L+ (без нагрузки), макс. 200 mA; норм. 60 мА, DE-/DA-питание
    из источника напряжения нагрузки 3L+ (с датчиками), макс. 600 mA; норм. 80 мА и питание датчика
    из источника напряжения нагрузки 3L+ (без датчиков), макс. 200 mA; норм. 80 мА
    из шины на задней стойке 5 В пост. тока, тип. 135 mA
    Питание датчика
    Питание датчика 5 В
    5 В Да
    Защита от короткого замыкания Да; электронная защита от перегрузки, без защиты при подаче нормального напряжения или напряжения счетчика
    Макс. выходной ток 250 mA
    Питание датчика 24 В
    24 В Да
    Защита от короткого замыкания Да; Защита от перегрузки по току и перегрева при перегрузке; диагностика при достижении предельной температуры на выходе; без защиты при воздействии нормального напряжения или напряжения счетчика
    Макс. выходной ток 400 mA
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 6,5 W
    Запоминающее устройство
    Вид запоминающего устройства ОЗУ
    Емкость ЗУ 128 kbyte; необходимо для работы, мультимедийная карта
    Цифровые входы
    Число входов 8; согласно стандарту и до 12 при 24 В пост. тока, входы датчиков в качестве цифровых входов
    Входное напряжение
    Номинальное значение (пост. ток) 24 V
    для сигнала "0" от -30 до +5 В
    для сигнала "1" от +11 до +30 В
    Входной ток
    для сигнала "0", макс. (допустимый ток покоя) 1,5 mA
    для сигнала "1", тип. 3,8 mA
    Задержка на входе (при номинальном значении входного напряжения)
    Макс. входная частота (при времени задержки 0,1 мс) 200 kHz
    программируемая цифровая задержка фильтра нет, 5 мкс, 10 мкс, 15 мкс, 20 мкс, 50 мкс, 1,6 мс
    Минимальная ширина импульса для программной реакции 1 µs, 5 µs, 10 µs, 15 µs, 20 µs, 50 µs, 1,6 ms
    для стандартных входов
    — с "0" на "1", макс. 3 µs; норм. 1,5 мкс
    Длина провода
    экранированные, макс. 600 m
    неэкранированные, макс. 100 m; рекомендуется применять экранированный кабель, если задана задержка фильтрации мене 1,6 мс
    Цифровые выводы
    Вид выходов 8
    с вытекающим током Нет
    с втекающим током Да
    Защита от короткого замыкания Да; Защита от перенапряжения, тепловая защита
    Нормальный порог срабатывания От 1,7 до 3,5 A
    Ограничение индуктивного напряжения отключения 2M -45 В норм., (от -40 до 55 В); примечание: без защиты от скачка обратного напряжения на индуктивности >55 мДж
    Включение цифрового входа Да
    Коммутационная способность выходов
    при ламповой нагрузке, макс. 5 W
    Выходное напряжение
    Номинальное значение (пост. ток) 24 V
    для сигнала "0", макс. 28,8 V
    для сигнала "1", макс. 0,5 V
    Выходной ток
    для сигнала "1", номинальное значение 0,5 A; при 60 °C
    для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. 5 mA
    для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. 600 mA
    для сигнала "0", ток покоя, макс. 1 mA
    Задержка на выходе при омической нагрузке
    с "0" на "1", макс. 1 µs; 0,6 мкс 50 мА/1,0 мкс 0,5 A
    с "1" на "0", макс. 1,5 µs; 1,7 мкс 50 мА/1,5 мкс 0,5 A
    Параллельное подключение двух выходов
    для повышения мощности Да; 2
    Частота коммутации
    при омической нагрузке, макс. 100 kHz; 20 кГц при 0,5 A; 100 кГц при 0,25 A
    при индуктивной нагрузке, макс. 2 Hz; 2 Гц при 0,5 A с внешними коммутационными диодами; 0,5 Гц при 0,5 A без внешних коммутационных диодов
    при ламповой нагрузке, макс. 10 Hz
    Длина провода
    экранированные, макс. 600 m
    неэкранированные, макс. 100 m
    Датчики
    Подключаемые датчики
    Инкрементальный датчик (симметричный) Да
    Инкрементальный датчик (асимметричный) Да
    Абсолютный датчик (SSI) Да
    2-проводной датчик Да
    — макс. допустимый ток покоя (2-проводной датчик) 1,5 mA
    Сигналы датчика, инкрементальный датчик (симметричный)
    Следящие сигналы A, не A, B, не B
    Сигнал нулевой метки N, не N
    Входной сигнал Дифференциальный сигнал 5 В (физ. RS 422)
    Макс. входная частота 500 kHz
    Макс. длина экранированного провода 100 m; 100 м при электропитании 24 В и 500 кГц; 32 м при электропитании 5 В и 500 кГц
    Сигналы датчика, инкрементальный датчик (асимметричный)
    Следящие сигналы A, B
    Сигнал нулевой метки N
    Входное напряжение 24 V
    Макс. входная частота 200 kHz
    Макс. длина экранированного провода 50 m; Длина кабеля, HTL, инкрементальные датчики, Siemens, тип 6FX2001-4: 50 кГц, экранированный кабель 25 м, макс., 25 кГц, экранированный кабель 50 м, макс.
    Сигналы датчика, абсолютный датчик (SSI)
    Сигнал данных DATA, notDATA
    Тактовый импульс CK, не CK
    Длина телеграммы, параметрируется 13 или 25 бит
    Макс. частота тактовых импульсов 1 MHz; 125 кГц, 250 кГц, 500 кГц или 1 МГц
    Макс. длина экранированного провода 320 m; при 125 кГц
    Время ожидания после передачи данных настраивается: 16/32/48/64 мск
    Режима прослушивания Да; до двух станций
    Многооборотный Да; телеграмма 25 бит
    Декодирование сигналов датчика
    Направление счета, вперед Да
    Направление счета, назад Да
    Время реакций
    Время реакции от входа до выхода Вход 5 В на выход 24 В, фильтр 0: от 1 до 4 мкс (норм.); вход 24 В на выход 24 В, фильтр 0: от 2 до 6 мкс (норм.)
    Интерфейсы
    Двухточечное соединение
    Время актуализации Интерфейс ПЛК: 1,7 мс
    Аварийные сигналы/диагностика/информация о состоянии
    Аварийные сигналы
    Диагностический сигнал Да; 1L, 2L, 3L отсутствует; ошибка MMC; перегрузка на выходе (8); перегрузка питания датчика; дифференциальный обрыв провода; ошибка параметрирования; переполнение телеграмм SSI
    Аварийный сигнал процесса Да; имеется 8; для создания пользовательской программы
    Диагностические сообщения
    Обрыв провода сигнального датчика Да
    Переполнение/незаполнение Да
    Отсутствие напряжения нагрузки Да
    Диагностический светодиодный индикатор
    Светодиод RUN/STOP Да
    электропитание узлов 5 В пост. тока (зеленый) Да
    состояние ввода-вывода IOF (красный) Да
    Ошибка микрокарты памяти MCF (красный) Да
    Суммарная ошибки SF (красный) Да
    Индикатор состояния цифрового входа (зеленый) Да; от E 0 до E 11
    Индикатор состояния цифрового выхода (зеленый) Да; от A 0 до A 7
    Перегрузка питания датчика 24 В F (красный) Да
    Перегрузка питания датчика 5 В F (красный) Да
    Счетчики
    Диапазон счета, описание Диапазон счета (16-битовый счетчик): от -32.768 до 32.767 (определяется пользователем в пределах данного диапазона); диапазон счета (32-битовый счетчик): от -2.147.483.648 до 2.147.483.647 (определяется пользователем в пределах данного диапазона)
    Диапазон счета, нижний предел -2 147 483 648
    Диапазон счета, верхний предел 2 147 483 647
    Режим счета
    Режим счета, одиночный Да
    Режим счета, непрерывный Да
    Режим счета, периодический Да
    Гальваническая развязка
    между 1L, 2L и 3L Да
    Гальваническая развязка цифровых вводов
    Гальваническая развязка цифровых вводов Да; Да ЦП, вводы-выводы и блоки датчиков разделены
    Степень защиты и класс защиты
    Степень защиты согласно EN 60529
    IP20 Да
    Окружающие условия
    Температура окружающей среды при эксплуатации
    мин. 0 °C
    макс. 60 °C
    Температура окружающей среды при хранении/транспортировке
    мин. -40 °C
    макс. 70 °C
    Проектирование
    Программирование
    Время цикла программы (Scan) 1 µs
    Соединения
    Требуемый передний штекер 1 x 40-полюсный
    Размеры
    Ширина 80 mm
    Высота 125 mm
    Глубина 120 mm
    Массы
    Масса, прибл. 434 g; Масса модуля: прибл. 434 г (с 1-проводным соединением и без подсоединения входов-выходов или MMC); вес груза с упаковкой: прибл. 500 г (с шинным и 1-проводным соединением и без подсоединения входов-выходов или MMC)
    последнее изменение: 22.12.2016
