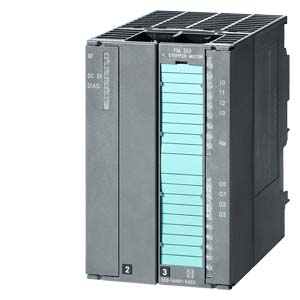

Siemens 6ES7353-1AH01-0AE0 система автоматизации

Name: Siemens 6ES7353-1AH01-0AE0 система автоматизации
Brand: Siemens
Availability: InStock

SIMATIC S7-300, FM 353 МОДУЛЬ ПОЗИЦИОНИРОВАНИЯ ПРИВОДОВ С ШАГОВЫМИ ДВИГАТЕЛЯМИ,ЗАМЕНА БЕЗ PG, НЕОБХОДИМ STEP7В3.1 ВКЛ. ПАКЕТ ПРОЕКТИРОВАНИЯ НА CD

Купить 6ES73531AH010AE0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-300

Технические характеристики 6ES73531AH010AE0

SIMATIC S7-300, FUNCTION MODULE FM 353, FOR POSITIONING WITH STEPPER MOTOR, MODULE EXCHANGE W/O PG, PREQUISITE STEP7 V3.1 INCL. CONFIG. PACKAGE ON CD

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Макс. потребление тока

300 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

7 W

Цифровые входы

Число входов

4; + 1 вход на сигнал оповещения

Функции

Эталонный кулачок, плавающее определение действительного значения, плавающее измерение, позиционирование в старт-стопном режиме, внешняя смена блоков

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -3 до +5 В

● для сигнала "1"

от +11 до +30 В

Входной ток

● для сигнала "0", макс. (допустимый ток покоя)

2 mA

● для сигнала "1", тип.

6 mA; от 6 до 15 мА

Цифровые выводы

Вид выходов

Функции

Положение достигнуто: остановка, ось перемещается вперед, ось перемещается назад, изменение M-функции M97, изменение M-функции M98, деблокирование запуска, прямой вывод посредством набора данных

Защита от короткого замыкания

Да

Выходное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "1", мин.

UP - 3 В

Выходной ток

● для сигнала "1", диапазон допустимых значений для 0 - 55 ℃, макс.

0,6 A; при UPmax

● для сигнала "0", ток покоя, макс.

2 mA

Интерфейс привода

Вход сигналов

● Функция

"Силовой блок готов"

Пошаговый режим

● Мин. разность выходных напряжений

2 V; RL = 100 Ом

● Макс. разность выходных напряжений для сигнала "0"

1 V; Io = 20 мА

● Мин. разность выходных напряжений для сигнала "1"

3,7 V; Io = -20 мА

● Макс. длина экранированного провода

35 m

Гальваническая развязка

Гальваническая развязка цифровых вводов

● Гальваническая развязка цифровых вводов

Нет

Гальваническая развязка цифровых выводов

● Гальваническая развязка цифровых выводов

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Техника соединений

Требуемый передний штекер

1 x 20-полюсный

Размеры

Ширина

80 mm

Высота

125 mm

Глубина

118 mm

Массы

Масса, прибл.

500 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-05
eClass	12	27-24-22-05
eClass	9.1	27-24-22-05
eClass	9	27-24-22-05
eClass	8	27-24-22-05
eClass	7.1	27-24-22-05
eClass	6	27-24-22-05
ETIM	10	EC001422
ETIM	9	EC001422
ETIM	8	EC001422
ETIM	7	EC001422
IDEA	4	3567
UNSPSC	15	32-15-17-05
