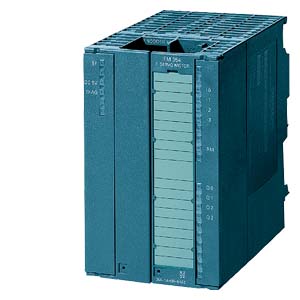

    Siemens 6ES7354-1AH01-0AE0 система автоматизации

    Siemens 6ES7354-1AH01-0AE0 система автоматизации

    SIMATIC S7-300,МОДУЛЬ ПОЗИЦИОНИРОВАНИЯ ПРИВОДОВ С СЕРВОДВИГАТЕЛЯМИ, ЗАМЕНА БЕЗ PG, НЕОБХОДИМ STEP7В3.1 ВКЛ. ПАКЕТ ПРОЕКТИРОВАНИЯ НА CD

    Купить 6ES73541AH010AE0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    Цена: по запросу

    Информация по блокам питания Sitop для продукции Simatic, LOGO

    Подробнее о семействе S7-300

    Технические характеристики 6ES73541AH010AE0

    		 SIMATIC S7-300, FM 354 SUBMODULE FOR POSITIONING WITH SERVOMOTORS, MODULE EXCHANGE W/O PG, PREQUISITE STEP7 V3.1 INCL. CONFIG. PACKAGE ON CD
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Входной ток
    Макс. потребление тока 350 mA
    Питание датчика
    Питание датчика 5 В
    ● 5 В Да
    ● Макс. выходной ток 220 mA
    ● Макс. длина провода 35 m
    Питание датчика 24 В
    ● 24 В Да
    ● Макс. выходной ток 300 mA
    ● Макс. длина провода 100 m
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 8 W
    Цифровые входы
    Число входов 4
    Функции Эталонный кулачок, плавающее определение действительного значения, плавающее измерение, позиционирование в старт-стопном режиме, внешняя смена блоков
    Входное напряжение
    ● Номинальное значение (пост. ток) 24 V
    ● для сигнала "0" от -3 до +5 В
    ● для сигнала "1" от +11 до +30 В
    Входной ток
    ● для сигнала "0", макс. (допустимый ток покоя) 2 mA
    ● для сигнала "1", тип. 6 mA; от 6 до 15 мА
    Цифровые выводы
    Вид выходов 4
    Функции Положение достигнуто: остановка, ось перемещается вперед, ось перемещается назад, изменение M-функции M97, изменение M-функции M98, деблокирование запуска, прямой вывод посредством набора данных
    Защита от короткого замыкания Да
    Выходное напряжение
    ● Номинальное значение (пост. ток) 24 V
    ● для сигнала "1", мин. UP - 3 В
    Выходной ток
    ● для сигнала "1", диапазон допустимых значений для 0 - 55 ℃, макс. 0,6 A; при UPmax
    ● для сигнала "0", ток покоя, макс. 2 mA
    Датчики
    Подключаемые датчики
    ● Инкрементальный датчик (симметричный) Да
    ● Абсолютный датчик (SSI) Да
    Сигналы датчика, инкрементальный датчик (симметричный)
    ● Следящие сигналы A, не A, B, не B
    ● Сигнал нулевой метки N, не N
    ● Входное напряжение Дифференциальный сигнал 5 В (физ. RS 422)
    ● Макс. входная частота 1 MHz
    Сигналы датчика, абсолютный датчик (SSI)
    ● Входной сигнал Дифференциальный сигнал 5 В (физ. RS 422)
    ● Сигнал данных DATA, notDATA
    ● Тактовый импульс CL, notCL
    ● Длина телеграммы, параметрируется 13, 21 или 25 бит
    ● Макс. частота тактовых импульсов 1,25 Мбит/с
    ● Макс. длина экранированного провода 100 m; 10 м при 1,25 МГц/с, 100 с при макс. 125 кбит/с
    Интерфейс привода
    Вход сигналов
    ● Тип Вход сигнала регулятора, с гальванической развязкой (оптронная пара)
    ● Функция "Привод готов к эксплуатации"
    ● Входное напряжение, номинальное значение (пост. ток) 24 V
    ● Входное напряжение для сигнала "0" от -3 до +5 В
    ● Входное напряжение для сигнала "1" от +15 до +30 В
    ● Входной ток для сигнала "1" от 2 до 6 мА
    Аналоговый привод
    Сигнал номинального значения
    — Диапазон номинального напряжения от -10 до +10 В
    — Выходной ток от -3 до +3 мА
    — Макс. длина провода 35 m
    Выход сигнала разрешения регулятора
    — Макс. коммутируемое напряжение 50 V
    — Макс. коммутационный ток 1 A
    — Макс. включаемая мощность 30 VA
    Гальваническая развязка
    Гальваническая развязка цифровых вводов
    ● Гальваническая развязка цифровых вводов Нет
    Гальваническая развязка цифровых выводов
    ● Гальваническая развязка цифровых выводов Нет
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● мин. 0 °C
    ● макс. 55 °C
    Температура окружающей среды при хранении/транспортировке
    ● мин. -40 °C
    ● макс. 70 °C
    Техника соединений
    Требуемый передний штекер 1 x 20-полюсный
    Размеры
    Ширина 80 mm
    Высота 125 mm
    Глубина 118 mm
    Массы
    Масса, прибл. 550 g
    Классификации
    Версия Классификация
    eClass 14 27-24-22-05
    eClass 12 27-24-22-05
    eClass 9.1 27-24-22-05
    eClass 9 27-24-22-05
    eClass 8 27-24-22-05
    eClass 7.1 27-24-22-05
    eClass 6 27-24-22-05
    ETIM 10 EC001422
    ETIM 9 EC001422
    ETIM 8 EC001422
    ETIM 7 EC001422
    IDEA 4 3567
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval For use in hazardous locations Maritime application

    China RoHS

    Miscellaneous

    EAC

    KC

    UL

    BV (Bureau Veritas)

    Maritime application

    NK / Nippon Kaiji Kyokai

    PRS (Polski Register of Shipping)

    последнее изменение: 08.12.2024
