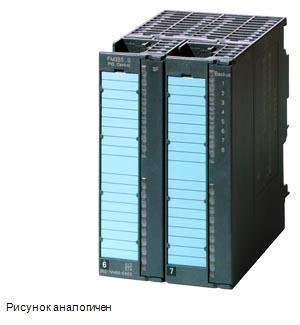

SIMATIC S7-300, FM 355S: 4-КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ, 4AI + 8DI + 8DO, CD-ROM: ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НАСТРОЙКИ ПАРАМЕТРОВ, СТАНДАРТНЫЕ ФУНКЦИОНАЛЬНЫЕ БЛОКИ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И БЫСТРОМУ СТАРТУ (НЕМ/ АНГ/ ФР/ ИТ. ЯЗЫК)
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-300, CONTROL MODULE FM 355 S, 4 CHANNELS, STEP AND PULSE, 4 AI + 8 DI + 8 DO INCL. MULTI-LANG CONFIG. PACK., MANUAL AND GETTING STARTED (GER/EN/FR/IT) ON CD-ROM | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 270 mA; норм. 220 мА | |
| из шины на задней стойке 5 В пост. тока, макс. | 75 mA; норм. 50 мА | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 5,5 W | |
| Макс. рассеиваемая мощность | 6,9 W | |
| Цифровые входы | ||
| Число входов | 8 | |
| Входная характеристика по IEC 61131, тип 2 | Да | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от 13 до 30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 7 mA | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Цифровые выводы | ||
| Вид выходов | 8 | |
| Защита от короткого замыкания | Да; электронный | |
| Ограничение индуктивного напряжения отключения | L+ (-1,5 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 240 | |
| верхний предел | 4 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-2,5 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 100 mA | |
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | 150 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для логических схем | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 100 Hz | |
| Суммарный ток выходов (на узел) | ||
| Все монтажные положения | ||
| — до 60 , макс. | 400 mA | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Да | |
| Резистивный термометр | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 k | |
| от -1,75 В до +11,75 В | Да | |
| Входное сопротивление (от -1,75 В до +11,75 В) | 100 k | |
| от -80 до +80 мВ | Да | |
| Сопротивление на входе (от -80 до 80 мВ) | 10 M | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 50 | |
| от 0 до 23,5 мА | Да | |
| Сопротивление на входе (от 0 до 23,5 мА) | 50 | |
| от -3,5 до +23,5 мА | Да | |
| Входное сопротивление (от -3,5 до +23,5 мА) | 50 | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 50 | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| Сопротивление на входе (тип B) | 10 M | |
| Тип J | Да | |
| Сопротивление на входе (тип J) | 10 M | |
| Тип K | Да | |
| Сопротивление на входе (тип K) | 10 M | |
| Тип R | Да | |
| Сопротивление на входе (тип R) | 10 M | |
| Тип S | Да | |
| Сопротивление на входе (тип S) | 10 M | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — внутренняя температурная компенсация | Да | |
| — внешняя температурная компенсация с Pt100 | Да | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Тип B, J, K, R, S | |
| — для резистивного термометра | Pt100 (стандарт) | |
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
| Формирование аналоговой величины | ||
| Принцип измерения | встроен. | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 14 bit; 12 или 14 бит, параметрируемый | |
| Время преобразования (на канал) | 16,67 ms; при 12 бит: 16 2/3 мс при 60 Гц, 20 мс при 50 Гц; при 14 бит: 100 мс при 50 Гц и 60 Гц | |
| Время установления | ||
| для омической нагрузки | 0,1 ms | |
| для емкостной нагрузки | 3,3 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,05 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,6 %; от +/-0,6 до +/-1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,6 %; от +/-0,6 до +/-1 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,6 %; от +/-0,6 до +/-1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,4 %; 80 мВ: +/-0,6 %; от 250 до 1000 мВ: +/-0,4 %; от 2,5 до 10 В: +/-0,6 %; от 3,2 до 20 мА: +/-0,5 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,4 %; от +/-0,4 до +/-0,6 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,4 %; от +/-0,4 до +/-0,6 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | |
| Мин. синфазные помехи (USS < 2,5 В) | 70 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Возможность включения заменяющих значений | Да; параметрируемое | |
| Встроенные функции | ||
| Устройства регулирования | ||
| Число регуляторов | 4 | |
| Гальваническая развязка | ||
| Гальваническая развязка регуляторов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Допустимая разность потенциалов | ||
| между входами и массой аналогового модуля (UCM) | 2,5 В пост. тока | |
| между M внутр. и входами | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Соединения | ||
| Требуемый передний штекер | 2 x 20-полюсный | |
| Размеры | ||
| Ширина | 80 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | ||
| Масса, прибл. | 470 g | |
| последнее изменение: | 20.06.2016 | |
