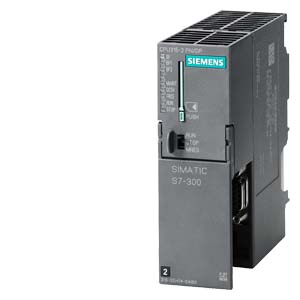

Siemens 6ES7315-2EH14-0AB0 Программируемый контроллер
SIMATIC S7-300, ЦПУ CPU 315-2 PN/DP, 384 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6ES7315-2EH14-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES73152EH140AB0
| | SIMATIC S7-300 CPU 315-2 PN/DP, CENTRAL PROCESSING UNIT WITH 384 KBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, MICRO MEMORY CARD NECESSARY | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.2 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V5.5 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | ||
| Допустимый диапазон, нижний предел (пост. ток) | ||
| Допустимый диапазон, верхний предел (пост. ток) | ||
| Защита от перепутывания полярности | ||
| Цифровые входы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | ||
| — Защита от перепутывания полярности | ||
| Цифровые выходы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | ||
| — Защита от перепутывания полярности | ||
| Аналоговые входы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | ||
| — Защита от перепутывания полярности | ||
| Входной ток | ||
| Потребление тока (номинальное) | 750 mA | |
| Потребление тока (в режиме холостого хода), тип. | 150 mA | |
| Нормальный ток включения | 4 A | |
| It | 1 A·s | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | ||
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4,65 W | |
| Макс. рассеиваемая мощность | ||
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 384 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 128 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| встроенная стираемая программируемая постоянная флэш-память, макс. | ||
| расширяемая стираемая программируемая постоянная флэш-память | ||
| расширяемая стираемая программируемая постоянная флэш-память, макс. | ||
| встроенная ОЗУ, макс. | ||
| расширяемая ОЗУ | ||
| расширяемая ОЗУ, макс. | ||
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| с АКБ | ||
| без АКБ | Да; Программа и данные | |
| АКБ | ||
| Буферная батарея | ||
| Макс. время хранения в буфере | ||
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,05 µs | |
| макс. время операций побитовой обработки | ||
| нормальное время операций со словами | 0,09 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,12 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,45 µs | |
| нормальное время выполнения операций времени/подсчета | ||
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Описание | ||
| Макс. число | ||
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61 | |
| Число организационных блоков прерываний технологических циклов тактовой синхронизации | ||
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO) | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 256 | |
| из них остаточных с АКБ | ||
| — настраивается | ||
| — нижний предел | ||
| — верхний предел | ||
| из них остаточных без АКБ | ||
| — настраивается | ||
| — нижний предел | ||
| — верхний предел | ||
| — предварительно задано | ||
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| из них остаточных с АКБ | ||
| — настраивается | ||
| — нижний предел | ||
| — верхний предел | ||
| из них остаточных без АКБ | ||
| — настраивается | ||
| — нижний предел | ||
| — верхний предел | ||
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 128 Кбайт | |
| Маркер | ||
| Макс. число | 2 048 byte | |
| Есть остаток | Да; от MB 0 до MB 2047 | |
| из них остаточных с АКБ | ||
| из них остаточных без АКБ | ||
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| задаются, макс. | ||
| предварительно задано | ||
| на класс приоритета, макс. | 32 768 byte; макс. 2048 байт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| в том числе децентрализованных | ||
| — Вводы | 2 048 byte | |
| — Выводы | 2 048 byte | |
| Образ процесса | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| Вводы, настраивается | 2 048 byte | |
| Выводы, настраивается | 2 048 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Адреса по умолчанию встроенных каналов | ||
| — Цифровые входы | ||
| — Цифровые выходы | ||
| — Аналоговые входы | ||
| — Аналоговые входы | ||
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 1; для PROFINET IO количество полезных данных ограничено 1600 байт | |
| Цифровые каналы | ||
| Вводы | 16 384 | |
| — в том числе централизованных | 1 024 | |
| Выводы | 16 384 | |
| — в том числе централизованных | 1 024 | |
| Аналоговые каналы | ||
| Вводы | 1 024 | |
| — в том числе централизованных | 256 | |
| Выводы | 1 024 | |
| — в том числе централизованных | 256 | |
| Объе адресной области | ||
| Вводы | ||
| Выводы | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | ||
| Конфигурация аппаратного обеспечения | ||
| Количество расширительных устройств, макс. | 3 | |
| Подключаемые программируемые устройства/ПК | ||
| Число модулей на включение подчиненного устройства DP. | ||
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| CP, PtP | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8 | |
| Макс. число строк | ||
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Да | |
| Программные часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, подчиненное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Да | |
| на Ethernet по NTP | ||
| Цифровые входы | ||
| Число входов | 0 | |
| из них входы, используемые для технологических функций | ||
| встроенные каналы (цифровые входы) | ||
| Функции | ||
| Входная характеристика по IEC 61131, тип 1 | ||
| Число одновременно включаемых входов | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | ||
| — до 60 , макс. | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | ||
| — до 60 , макс. | ||
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | ||
| Входное напряжение | ||
| Номинальное значение (пост. ток) | ||
| для сигнала "0" | ||
| для сигнала "1" | ||
| Входной ток | ||
| для сигнала "1", тип. | ||
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | ||
| — Номинальное значение | ||
| — с "0" на "1", макс. | ||
| для входов аварийной сигнализации | ||
| — с "0" на "1", макс. | ||
| для счетчиков/технологических функций | ||
| — с "0" на "1", макс. | ||
| — с "1" на "0", макс. | ||
| Длина провода | ||
| экранированные, макс. | ||
| неэкранированные, макс. | ||
| для технологических функций | ||
| — экранированные, макс. | ||
| — неэкранированные, макс. | ||
| Цифровые выводы | ||
| Вид выходов | 0 | |
| из них быстродействующих выходов | ||
| встроенные каналы (цифровые выходы) | ||
| Функции | ||
| Защита от короткого замыкания | ||
| Нормальный порог срабатывания | ||
| Ограничение индуктивного напряжения отключения | ||
| Включение цифрового входа | ||
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | ||
| Диапазон сопротивления нагрузке | ||
| нижний предел | ||
| верхний предел | ||
| Выходное напряжение | ||
| для сигнала "0", макс. | ||
| для сигнала "1", мин. | ||
| Выходной ток | ||
| для сигнала "1", номинальное значение | ||
| для сигнала "1", диапазон допустимых значений, мин. | ||
| для сигнала "1", диапазон допустимых значений, макс. | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | ||
| для сигнала "1", минимальный ток нагрузки | ||
| для сигнала "0", ток покоя, макс. | ||
| Параллельное подключение двух выходов | ||
| для повышения мощности | ||
| для резервного включения нагрузки | ||
| Частота коммутации | ||
| при омической нагрузке, макс. | ||
| при индуктивной нагрузке, макс. | ||
| при ламповой нагрузке, макс. | ||
| импульсных выходов, при омической нагрузке, макс. | ||
| Суммарный ток выходов (на узел) | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | ||
| — до 60 , макс. | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | ||
| — до 60 , макс. | ||
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | ||
| все остальные монтажные положения | ||
| — до 40 °C, макс. | ||
| Встроенные быстродействующие кулачки | ||
| Точность коммутации (+/-) | ||
| Длина провода | ||
| экранированные, макс. | ||
| неэкранированные, макс. | ||
| Аналоговые вводы | ||
| Число аналоговых входов | 0 | |
| при измерении напряжения/тока | ||
| при измерении сопротивления/измерении резистивным термометром | ||
| встроенные каналы (аналоговые входы) | ||
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | ||
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | ||
| Макс. допустимый входной ток для токового входа (предел разрушения) | ||
| техническую единицу измерения температуры можно задать | ||
| Входные диапазоны | ||
| Напряжение | ||
| Ток | ||
| Резистивный термометр | ||
| Сопротивление | ||
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | ||
| Сопротивление на входе (от 0 до 10 В) | ||
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | ||
| Сопротивление на входе (от 0 до 20 мА) | ||
| от -20 мА до +20 мА | ||
| Входное сопротивление (от -20 мА до +20 мА) | ||
| от 4 мА до 20 мA | ||
| Входное сопротивление (от 4 мА до 20 мA) | ||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | ||
| Сопротивление на входе (Pt 100) | ||
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| Нормальное напряжение при работе без нагрузки | ||
| Нормальный измерительный ток | ||
| от 0 до 600 Ом | ||
| Сопротивление на входе (от 0 до 600 Ом) | ||
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | ||
| Линеаризация характеристики | ||
| параметрируемое | ||
| — для резистивного термометра | ||
| Длина провода | ||
| экранированные, макс. | ||
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| встроенные каналы (аналоговые выходы) | ||
| Выход напряжения, защита от короткого замыкания | ||
| Макс. выходное напряжение, ток короткого замыкания | ||
| Макс. выходной ток, напряжение при работе без нагрузки | ||
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | ||
| от -10 до +10 В | ||
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | ||
| от -20 мА до +20 мА | ||
| от 4 мА до 20 мA | ||
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | ||
| для выхода напряжения четырехпроводного соединения | ||
| для выхода тока двухпроводного соединения | ||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | ||
| при выходных напряжениях, емкостная нагрузка, макс. | ||
| при выходных токах, макс. | ||
| при выходных токах, индуктивная нагрузка, макс. | ||
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах относительно массы аналогового модуля | ||
| Макс. ток | ||
| Длина провода | ||
| экранированные, макс. | ||
| Формирование аналоговой величины | ||
| Принцип измерения | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | ||
| Настраиваемое время интегрирования | ||
| Время интегрирования (мс) | ||
| Подавление напряжения помех для частоты помех f1 в Гц | ||
| макс. допустимая входная частота | ||
| Время преобразования (на канал) | ||
| Постоянная времени входного фильтра | ||
| Основное время выполнения для узла (все каналы разрешены) | ||
| Время установления | ||
| для омической нагрузки | ||
| для емкостной нагрузки | ||
| для индуктивной нагрузки | ||
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | ||
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | ||
| для измерения сопротивления с двухпроводным соединением | ||
| для измерения сопротивления с трехпроводным соединением | ||
| для измерения сопротивления с четырехпроводным соединением | ||
| Подключаемые датчики | ||
| 2-проводной датчик | ||
| — макс. опустимый ток покоя (2-проводной датчик) | ||
| Погрешности/точность | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | ||
| перекрестные модуляции между входами, мин. | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | ||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | ||
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | ||
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | ||
| перекрестные модуляции между выходами, мин. | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | ||
| Ток относительно диапазона входных параметров, (+/-) | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | ||
| Ток относительно диапазона выходных параметров, (+/-) | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | ||
| Ток относительно диапазона входных параметров, (+/-) | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | ||
| Ток относительно диапазона выходных параметров, (+/-) | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | ||
| Мин. синфазные помехи | ||
| Время реакций | ||
| Макс. время реакции | ||
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 1; 2 порта (коммутатор) RJ45 | |
| Число интерфейсов RS 485 | 1; комбинированный MPI/PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| PROFIBUS DP | ||
| Макс. число станций на сегмент | ||
| MPI | ||
| Макс. длина провода | ||
| Двухточечное соединение | ||
| Макс. длина провода | ||
| Встроенный драйвер протокола | ||
| — 3964 (R) | ||
| — ASCII | ||
| — RK512 | ||
| Скорость передачи данных, RS 422/485 | ||
| — по протоколу 3964 (R), макс. | ||
| — по протоколу ASCII, макс. | ||
| — по протоколу RK 512 (R), макс. | ||
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Число соединений | ||
| Макс. число абонентов | ||
| Мин. скорость передачи данных | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| Ведущее устройство DP | ||
| Макс. число соединений | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 124 | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств D | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Максимальное количество полезных данных на подчиненное устройство DP | ||
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Подчиненное устройство DP | ||
| Число соединений | ||
| GSD-файл | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 2. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet RJ45 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | ||
| автоматическое определение скорости передачи данных | Да; 10/100 Мбит/с | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Изменение IP-адреса на время прохождения, поддерживается | Да | |
| Число ресурсов подключения | ||
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| Резервирование среды передачи | ||
| поддерживается | Да | |
| Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | |
| Макс. число абонентов в кольце | 50 | |
| Функции | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Да; также с функциями устройства ввода-вывода | |
| Устройство ввода-вывода PROFINET | Да; также одновременно с функциями контроллера ввода-вывода | |
| PROFINET CBA | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| Интернет-сервер | Да | |
| — Число HTTP-клиентов | 5 | |
| Двухточечное соединение | ||
| Ведущее устройство DP | ||
| Макс. число соединений | ||
| Макс. скорости передачи данных | ||
| Макс. число подчиненных устройств DP | ||
| Службы | ||
| — Связь PG/OP | ||
| — Маршрутизаця | ||
| — Глобальная система передачи данных | ||
| — Базовая S7-связь | ||
| — S7-связь | ||
| — S7-связь, в качестве клиента | ||
| — S7-связь, в качестве сервера | ||
| — Равноудаленность | ||
| — Тактовая синхронизация | ||
| — Синхронизация/замораживание (SYNC/FREEZE) | ||
| — Активация/деактивация подчиненного устройства DP | ||
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | ||
| — Прямой обмен данными (поперечная связь) | ||
| — DPV1 | ||
| Адресная область | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| Полезные данные на подчиненное устройство DP | ||
| — Максимальное количество полезных данных на подчиненное устройство DP | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| Подчиненное устройство DP | ||
| Число соединений | ||
| GSD-файл | ||
| Макс. скорости передачи данных | ||
| автоматический поиск скорости передачи данных | ||
| Макс. адресная область | ||
| Макс. количество полезных данных на адресную область | ||
| Службы | ||
| — Связь PG/OP | ||
| — Маршрутизация | ||
| — Глобальная система передачи данных | ||
| — Базовая S7-связь | ||
| — S7-связь | ||
| — S7-связь, в качестве клиента | ||
| — S7-связь, в качестве сервера | ||
| — Прямой обмен данными (поперечная связь) | ||
| — DPV1 | ||
| Передающий накопитель | ||
| — Вводы | ||
| — Выводы | ||
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 14, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO | |
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| — IRT | Да | |
| — Shared Device | Да | |
| — Пуск согласно приоритету | Да | |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | |
| — Макс. число подключаемых устройств ввода-вывода | 128 | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — из них на линию, макс. | 64 | |
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | 128 | |
| — из них на линию, макс. | 61 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |
| — из них на линию, макс. | 128 | |
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Смена устройства без съемного носителя данных | Да | |
| — Тактовые импульсы передачи | 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости") | |
| — Время актуализации | от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные") | |
| Адресная область | ||
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| — Макс. согласованность полезных данных | 1 024 byte | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 14, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Нет | |
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| — IRT | Да | |
| — PROFIenergy | Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Передающий накопитель | ||
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| Подмодули | ||
| — Макс. число | 64 | |
| — Макс. количество полезных данных на подмодуль | 1 024 byte | |
| PROFINET CBA | ||
| ацикличная передача данных | Да | |
| цикличная передача данных | Да | |
| Двухточечное соединение | ||
| Макс. скорости передачи данных | ||
| Управление интерфейсом осуществляется в программе пользователя | ||
| Интерфейс может выдавать аварийный сигнал/выполнять прерывание в программе пользователя | ||
| Открытая связь IE | ||
| Макс. число соединений | 8 | |
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| Функция Keep- Alive, поддерживается | Да | |
| 3. интерфейс | ||
| Тип интерфейса | ||
| Физические параметры | ||
| гальванически развязанный | ||
| автоматическое определение скорости передачи данных | ||
| Автоматическое определение | ||
| Автоматическая коммутация | ||
| Изменение IP-адреса на время прохождения, поддерживается | ||
| Физические параметры интерфейсов | ||
| Число портов | ||
| встроенный коммутатор | ||
| Резервирование среды передачи | ||
| поддерживается | ||
| Нормальное время переключения в случае прерывания линии | ||
| Макс. число абонентов в кольце | ||
| Функции | ||
| MPI | ||
| Контроллер PROFINET IO | ||
| Устройство ввода-вывода PROFINET | ||
| PROFINET CBA | ||
| Ведущее устройство PROFIBUS DP | ||
| Подчиненное устройство PROFIBUS DP | ||
| Открытая связь IE | ||
| Интернет-сервер | ||
| — Число HTTP-клиентов | ||
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | ||
| Службы | ||
| — Связь PG/OP | ||
| — Маршрутизация | ||
| — S7-связь | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — Shared Device | ||
| — Пуск согласно приоритету | ||
| — Макс. число устройств ввода-вывода с приоритетным запуском | ||
| — Макс. число подключаемых устройств ввода-вывода | ||
| — из них IO-устройств с IRT, макс. | ||
| — из них на линию, макс. | ||
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | ||
| — из них на линию, макс. | ||
| — Макс. число подключаемых устройств ввода-вывода для RT | ||
| — из них на линию, макс. | ||
| — Активация/деактивация подчиненного устройств ввода-вывода | ||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | ||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | ||
| — Макс. число устройств ввода-вывода на инструмент | ||
| — Смена устройства без съемного носителя данных | ||
| — Тактовые импульсы передачи | ||
| — Время актуализации | ||
| Адресная область | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| — Макс. согласованность полезных данных | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | ||
| — Маршрутизация | ||
| — S7-связь | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — PROFIenergy | ||
| — Shared Device | ||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | ||
| Передающий накопитель | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| Подмодули | ||
| — Макс. число | ||
| — Макс. количество полезных данных на подмодуль | ||
| PROFINET CBA | ||
| ацикличная передача данных | ||
| цикличная передача данных | ||
| Открытая связь IE | ||
| Макс. число соединений | ||
| Локальные номера портов, используемые с системной стороны | ||
| Функция Keep- Alive, поддерживается | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; по интерфейсу PROFIBUS DP или PROFINET | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков | |
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| Макс. количество полезных данных на запрос (из них согласованных) | ||
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Стандартная связь (FMS) | ||
| поддерживается | ||
| Открытая связь IE | ||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных для типа соединения 01H | 1 460 byte | |
| — Макс. размер данных для типа соединения 11H | 32 768 byte | |
| — Макс. размер данных | ||
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных | 32 768 byte | |
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 8 | |
| — Макс. размер данных | 1 472 byte | |
| Интернет-сервер | ||
| поддерживается | Да | |
| Число HTTP-клиентов | 5 | |
| определенные пользователем сайты | Да | |
| PROFINET CBA (при заданной загрузке линий связи) | ||
| Заданная величина загрузки линий связи ЦП | 50 % | |
| Число удаленных пользователей | 32 | |
| Число функций ведущего/подчиненного устройства | 30 | |
| Сумма всех подключений ведущего/подчиненного устройства | 1 000 | |
| Макс. размер данных всех входящих подключений ведущего/подчиненного устройства | 4 000 byte | |
| Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства | 4 000 byte | |
| Число аппаратных соединений PROFIBUS | 500 | |
| Макс. размер данных аппаратных соединений PROFIBUS | 4 000 byte | |
| Макс. размер данных на подключение | 1 400 byte | |
| Удаленные соединения с ацикличной передачей данных | ||
| — Частота сканирования: мин. интервал сканирвания | 500 ms | |
| — Число входящих соединений | 100 | |
| — Число исходящих соединений | 100 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 1 400 byte | |
| Удаленные соединения с цикличной передачей данных | ||
| — Частота передачи данных: мин. интервал передачи данных | 10 ms | |
| — Число входящих соединений | 200 | |
| — Число исходящих соединений | 200 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 450 byte | |
| Переменные HMI по PROFINET (ациклично) | ||
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | 3; 2 x PN OPC/1 x iMap | |
| — Актуализация переменных HMI | 500 ms | |
| — Число переменных HMI | 200 | |
| — Макс. размер данных всех переменных HMI | 2 000 byte | |
| Функции PROFIBUS Proxy | ||
| — поддерживается | Да | |
| — Число подключенных устройств PROFIBUS | 16 | |
| — Макс. размер данных на подключение | 240 byte; В зависимости от исполнительного устройства | |
| Число соединений | ||
| общее | 16 | |
| — в том числе динамических | ||
| — в том числе статических | ||
| применяется для PG-связи | 15 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 15 | |
| применяется для OP-связи | 15 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 15 | |
| применяется для базовой S7-связи | 14 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 14 | |
| применяется для S7-связи | 14 | |
| — резервируется для S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 14 | |
| макс. число экземпляров | 32 | |
| применяется для маршрутизации | X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 16; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — предварительно задано | ||
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностические функции | ||
| Диагностический светодиодный индикатор | ||
| Индикатор состояния цифрового выхода (зеленый) | ||
| Индикатор состояния цифрового входа (зеленый) | ||
| Встроенные функции | ||
| Число счетчиков | ||
| Макс. частота счета (счетчик) | ||
| Измерение частоты | ||
| Число частотомеров | ||
| Управляемое позиционирование | ||
| Встроенные функциональные блоки (регулирование) | ||
| PID-регулятор | ||
| Число импульсных выходов | ||
| Предельная частота (импульс) | ||
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | ||
| между каналами | ||
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | ||
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | ||
| между каналами | ||
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | ||
| Гальваническая развязка аналоговых вводов | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами | ||
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | ||
| Гальваническая развязка аналоговых выводов | ||
| Гальваническая развязка аналоговых выводов | ||
| между каналами | ||
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | ||
| Допустимая разность потенциалов | ||
| между различными цепями | ||
| между входами и массой аналогового модуля (UCM) | ||
| между массой аналогового модуля и M внутр. (UISO) | ||
| Изоляция | ||
| Изоляция, испытанная посредством | ||
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | ||
| Допуск UL | ||
| cULus | ||
| Допуск FM | ||
| RCM (ранее C-TICK) | ||
| Допуск КС | ||
| EAC (ранее ГОСТ-Р) | ||
| Для использования на железной дороге | ||
| EN 50121-4 | ||
| EN 50155 | ||
| Допуск для судостроения | ||
| American Bureau of Shipping (ABS) | ||
| Применение во взрывоопасной зоне | ||
| ATEX | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | ||
| макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; не ниже версии V 5.5 | |
| STEP 7-Lite | ||
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | Обработка программ |
| Организация программы | ||
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Библиотеки программ | ||
| — Диагностика процессов | ||
| — Программный регулятор | ||
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Контроль времени цикла | ||
| нижний предел | ||
| верхний предел | ||
| настраивается | ||
| предварительно задано | ||
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 340 g | |
| последнее изменение: | 13.07.2016 | |
Техническая документация по 6ES73152EH140AB0
- Брошюра «SIMATIC S7-300 - универсальные программируемые логические контроллеры»
язык: RU, страниц: , размер: 423.54 Кб - Каталог продукции «Программируемые контроллеры S7-300. Сигнальные модули для F систем»
язык: RU, страниц: , размер: 5.84 Мб - Каталог продукции «Программируемые контроллеры S7-300»
язык: RU, страниц: , размер: 6.69 Мб - Каталог продукции «Программируемые контроллеры S7-300. Коммуникационные компоненты»
язык: RU, страниц: , размер: 1.58 Мб - 06_SIPLUS_r.pdf
страниц: , размер: 232.44 Кб - Брошюра «Коммуникационные процессоры PtP и протокол Modbus RTU»
язык: RU, страниц: , размер: 156.61 Кб - Каталог продукции «Модули автоматического регулирования FM 355/FM 455»
язык: RU, страниц: , размер: 140.06 Кб - Каталог продукции «Модули счета и специализированные модули для
SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 246.69 Кб - Каталог продукции «Функциональные модули для систем позиционирования на базе SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 365.09 Кб - Каталог продукции «Технологические контроллеры для систем управления перемещением и позиционированием »
язык: RU, страниц: , размер: 244.41 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 - Первые шаги ввода в
эксплуатацию»
язык: RU, страниц: 6, размер: 253.21 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 PtP Драйвер принтера»
язык: RU, страниц: 12, размер: 339.25 Кб - Руководство пользователя «CP 341: установка PtP-соединения и назначение параметров. Справочное руководство»
язык: RU, страниц: 251, размер: 5.38 Мб - Руководство по конфигурированию/установке «SIMATIC S7-300 Automation System. CPU 317T-2 DP: ввод в эксплуатацию»
язык: RU, страниц: 39, размер: 690.47 Кб - Руководство по конфигурированию/установке «SIMATIC FM 350-1. Введение»
язык: RU, страниц: 0, размер: 238.64 Кб - Руководство пользователя «Функциональный модуль FM 350-1 - руководство пользователя»
язык: RU, страниц: 176, размер: 2.61 Мб - FM355C_GettingStarted_r.pdf
страниц: , размер: 299.46 Кб - Руководство по конфигурированию/установке «Функциональный модуль FM 355 S. Первые шаги в пуско-наладочных работах»
язык: RU, страниц: 8, размер: 313.62 Кб - Руководство пользователя «Модуль автоматического регулирования FM 355 - руководство пользователя»
язык: RU, страниц: 298, размер: 3.48 Мб - Руководство по конфигурированию/установке «Модуль SM331, AI 8 x 12 Bit. Первые шаги»
язык: RU, страниц: 1, размер: 6.26 Мб - Руководство по конфигурированию/установке «Система автоматизации S7-300 - сигнальные модули повышенной безопасности»
язык: RU, страниц: 188, размер: 3.42 Мб - Руководство по конфигурированию/установке «SIMATIC NET NCM S7 для PROFIBUS CP. Связь через FMS»
язык: RU, страниц: 206, размер: 2.43 Мб - Руководство по конфигурированию/установке «»
язык: RU, страниц: 34, размер: 417.45 Кб - Руководство по конфигурированию/установке «Аналоговый модуль ввода SM 331. AI 8 x TC»
язык: RU, страниц: 3, размер: 378.43 Кб - Руководство пользователя «SIMATIC Технологические функции CPU 31xC»
язык: RU, страниц: 420, размер: 3.99 Мб - Руководство пользователя «Программируемые контроллеры S7-300 - данные CPU 31x, CPU 31xC»
язык: RU, страниц: 178, размер: 1.58 Мб - Руководство по конфигурированию/установке «SIMATIC S7. Первые шаги в PLC S7-300»
язык: RU, страниц: 8, размер: 553.86 Кб - Руководство по конфигурированию/установке «Программируемые контроллеры S7-300 - аппаратура и монтаж»
язык: RU, страниц: 258, размер: 4.72 Мб - Руководство пользователя «Список инструкций системы S7-300. CPU 31xC, CPU 31x, IM 151-7 CPU, BM 147-1 CPU, BM 147-2 CPU»
язык: RU, страниц: 139, размер: 772.94 Кб - Руководство пользователя «SIMATIC S7-300 CPU 31xC и CPU 31x - технические данные»
язык: RU, страниц: 308, размер: 2.31 Мб - Брошюра «Система автоматизации S7-300. Данные модулей»
язык: RU, страниц: 3, размер: 4.68 Мб - Руководство пользователя «STL для S7-300 и S7-400 - программирование»
язык: RU, страниц: 254, размер: 3.98 Мб - Брошюра «Новые перспективы для большего успеха. Инновационный спектр систем автоматизации simatic»
язык: RU, страниц: , размер: 1.74 Мб
